Popis

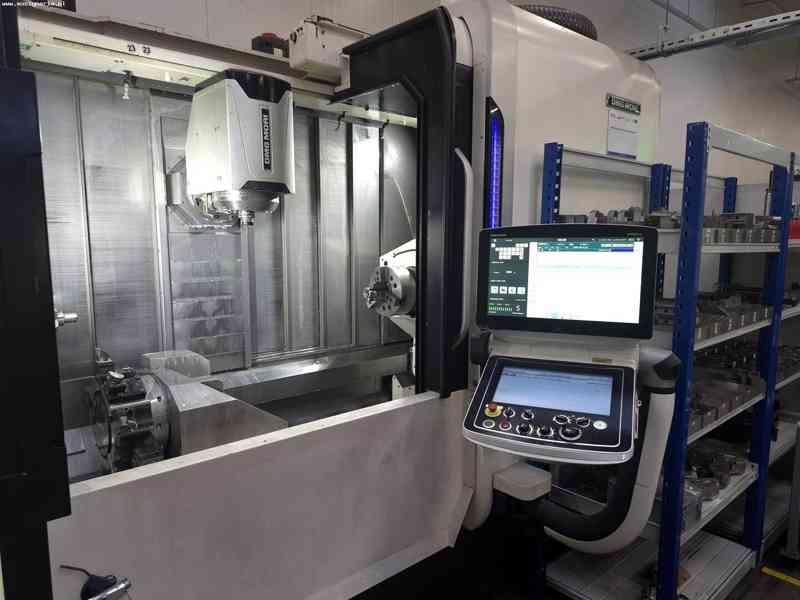

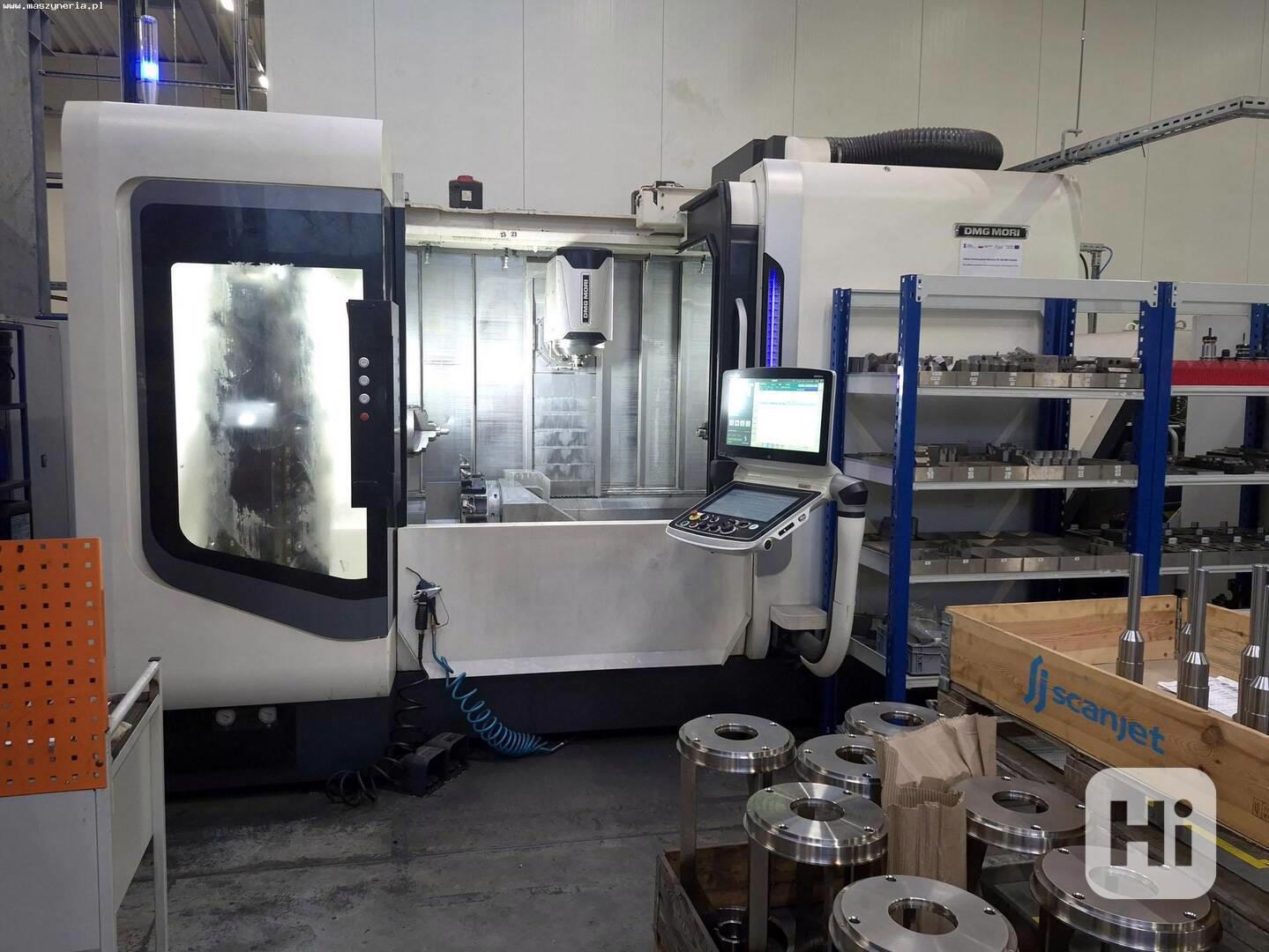

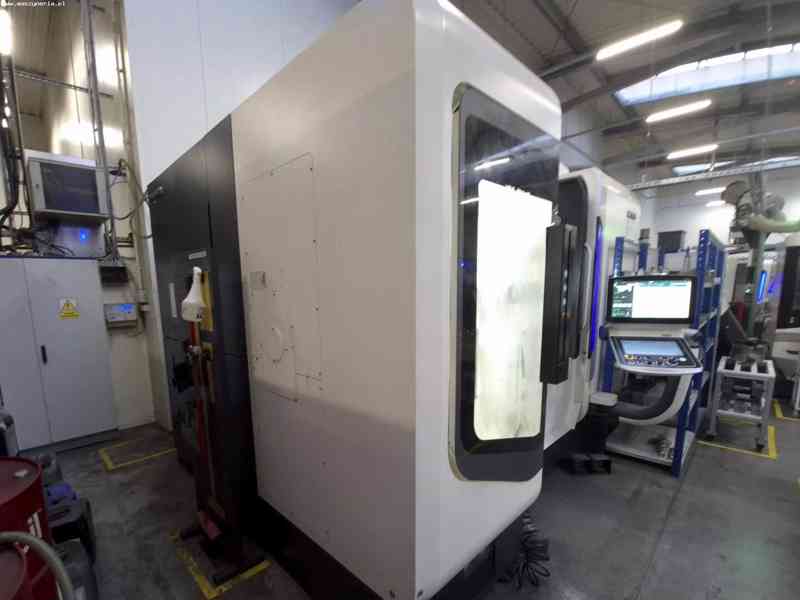

CNC soustružnické a frézovací centrum DMG MORI NTX 2000/1500 SZM bylo vyrobeno v roce 2018 v Japonsku společností DMG MORI CO., LTD.
Technické specifikace soustružnicko-frézovacího centra DMG MORI NTX 2000/1500 SZM
Obecné údaje
- posuv v ose X1/Y/Z1: 495/± 125/1560 mm
- posuv v ose X2/Z2: 160/1402 mm
- rozsah otáčení v ose B: ± 120°
- rychlý posuv v ose X1,Y,Z1: 40 m/min
- rychlý posuv v ose X2/Z2/A: 30/38/30 m/min
- rychlý posuv v ose B/C: 100/250 ot/min
- výkyv nad příčným suportem: 660 mm
- výkyv nad příčným suportem (revolver): 300 mm
- maximální průměr soustružení (nástrojové vřeteno): 660 mm

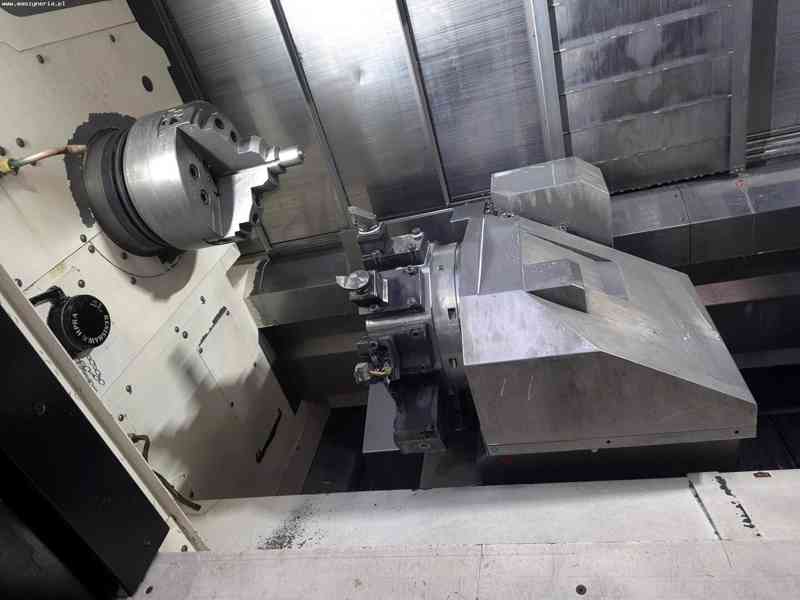

- maximální průměr soustružení (revolver): 274 mm
- maximální průměr tyče: 65 mm
- maximální délka soustružení: 1540 mm
- maximální vzdálenost mezi koncem vřetena a koníkem nebo mezi konci vřetena: 1760 mm
- potřeba stlačeného vzduchu: 650 l/min
- výkon motoru čerpadla chladicí kapaliny: 1,1 kW
- objem nádrže chladicí kapaliny: 675 l
- objem nádrže chladiče vřetenového oleje: 20 l
- objem nádrže hydraulického oleje: 20 l
- objem nádrže chladiče chladicí kapaliny: 192 l
- prostorové nároky (D x Š): 4110 x 2992 mm
- hmotnost stroje DMG MORI NTX 2000/1500 SZM: 16000 kg

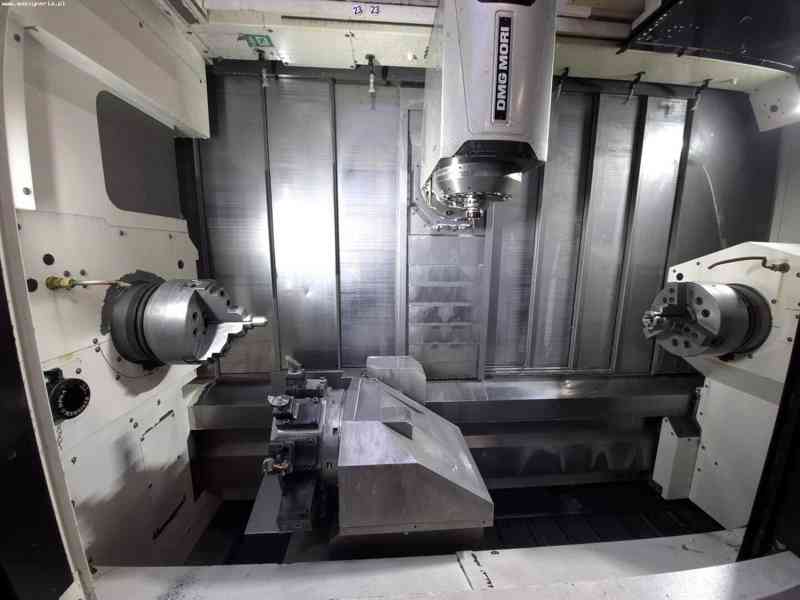

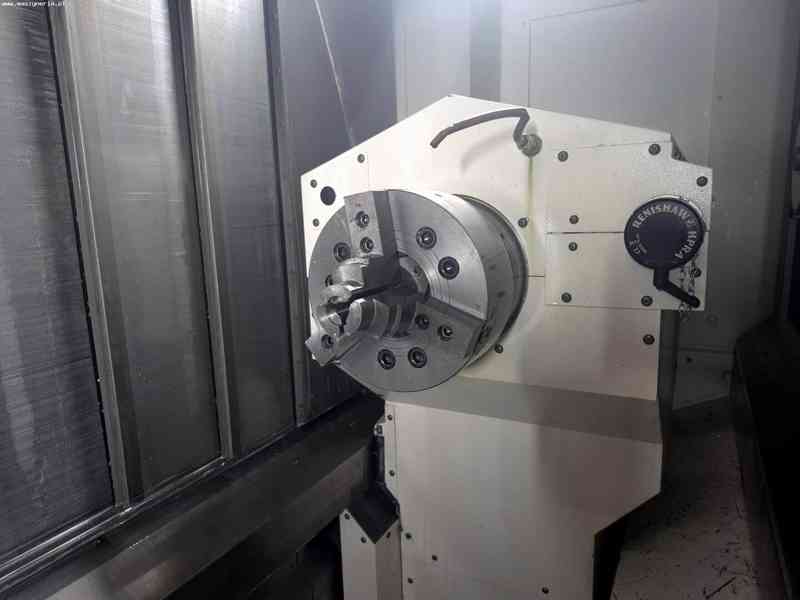

Hlavní vřeteno
- maximální otáčky: 5000 ot/min
- průměr otvoru: 73 mm
- konec vřetena: JIS A2-6
- průměr vnitřního ložiska: 120 mm
- minimální úhel indexování: 0,0001°
- výkon pohonu (30 min/kontinuální výkon): 22/18,5 kW
- krouticí moment (15% ED/ 30 min/kontinuální výkon): 230/178/159 Nm
Vybavení obráběcího centra DMG MORI
- CNC řídicí jednotka: FANUC F31iB5
- ovládací panel ERGOline Touch s jednotným uživatelským rozhraním CELOS
- chlazení vřetena (nástrojové vřeteno)
- systém proplachování vřetena stlačeným vzduchem
- odlučovač olejové mlhy 200 mm

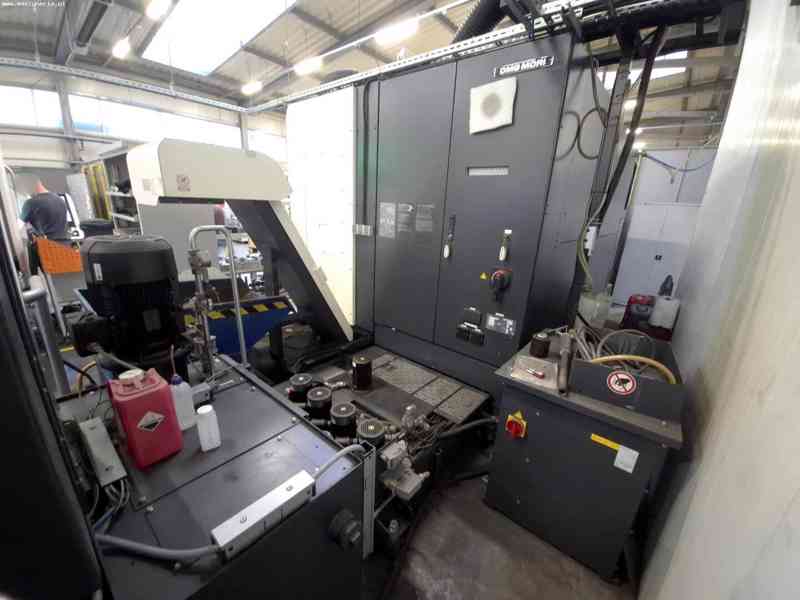

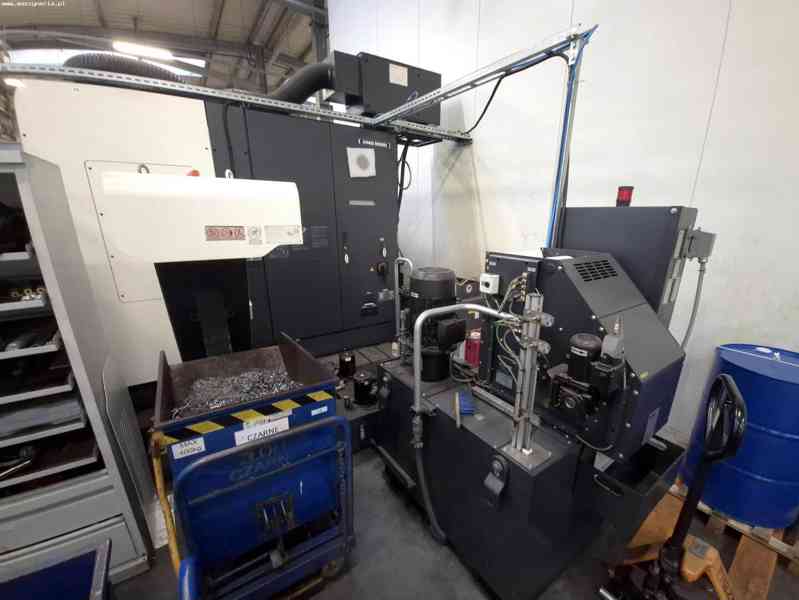

- dopravník třísek
- filtrační systém: KNOLL/ INTERLIT
- systém automatického vypínání
- osvětlení pracovního prostoru
- ovládání nožním spínačem
- USB port
