Obráběcí centra

CNC frézka FEHLMANN PICOMAX 54 byla vyrobena v roce 2010 ve Švýcarsku společností FEHLMANN AG.

Technické údaje CNC obráběcího centra FEHLMANN PICOMAX 54
- počet os: 4 (X,Y,Z,W)
- posuv v ose X/Y/Z/W: 500/260/160/480 mm
- rychlost posuvu v ose X,Y: 1-2000 mm/min
- rychlost posuvu v ose Z: 10-1200 mm/min
- rychlost posuvu v ose W: 500-2000 mm/min
- rozměry pracovního stolu (D x Š): 880 x 320 mm
- frézovací kapacita (Rm=700 N/mm2): 100 cm3/min
- vrtací kapacita (Rm=700 N/mm2): Ø 28 mm
- závitovací kapacita (Rm=700 N/mm2): M24
- maximální hmotnost obrobku: 300 kg
- maximální otáčky vřetena (plynulé): 7100 ot/min
- minimální otáčky vřetena (plynulé): 100 ot/min
- výkon pohonu vřetena: 7,6 kW
- maximální točivý moment vřetena: 62 Nm
- vzdálenost od špičky vřetena k povrchu pracovního stolu: 0-610 mm
- počet T-drážek: 5
- šířka T-drážek: 12 H8
- rozteč T-drážek: 50 mm
- opakovatelnost výměny nástroje: 0,002 mm
- doba výměny nástroje (ruční): 3 s
- tolerance polohování v ose X,Y: 0,005 mm
- rozpětí polohování v ose X,Y: 0,003 mm
- rozpětí polohování v ose W: 0,020 mm
- celkový výkon: 10 kW
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 1800 x 1430 x 2460 mm
- hmotnost stroje FEHLMANN PICOMAX 54: 2150 kg

Vybavení frézovacího centra FEHLMANN
- CNC řídicí jednotka: HEIDENHAIN TNC 320
- systém rychlé výměny nástrojů SF32
- přímý měřicí systém v ose X,Y v podobě měřicích stupnic
- nepřímý měřicí systém v ose Z,W v podobě měřicích snímačů
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

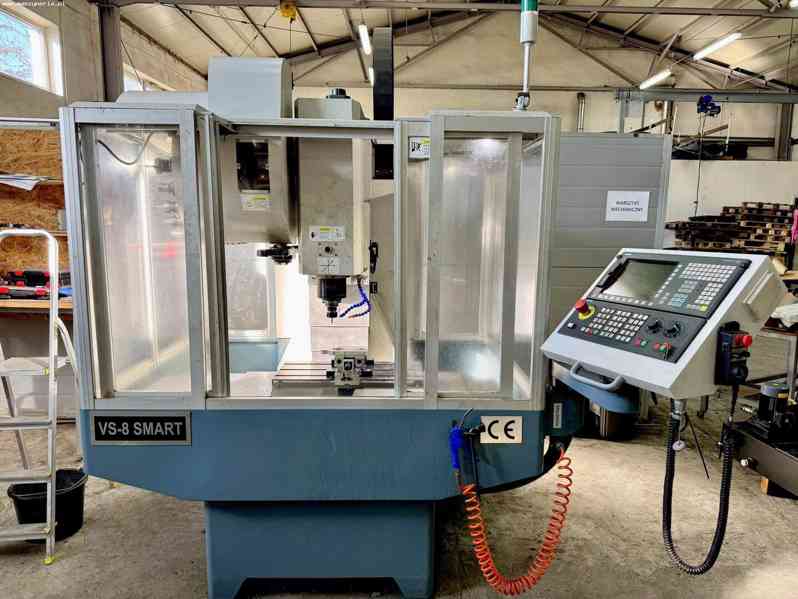

CNC obráběcí centrum WAFO VS-8 SMART bylo vyrobeno v roce 2022 v Polsku společností Warszawska Fabryka Obrabiarek WAFO Sp. z o.o. Stroj byl používán příležitostně a má odpracováno malé množství hodin.

Technická specifikace CNC frézky WAFO VS-8 SMART
- posuv v ose X/Y/Z: 400/300/500 mm
- rychlost posuvu v ose X,Y,Z: 10 m/min
- rychlý posuv v ose X,Y,Z: 15 m/min
- maximální hmotnost obrobku: 150 kg
- rozměry pracovního stolu (D x Š): 600 x 300 mm
- maximální otáčky vřetena: 10000 ot/min
- kužel vřetena: BT40
- výkon pohonu vřetena: 3,7 kW
- typ pohonu vřetena: pásový
- maximální vzdálenost od vřetena k povrchu pracovního stolu: 580 mm
- minimální vzdálenost od vřetena k povrchu pracovního stolu: 80 mm
- maximální průměr nástroje: 95 mm
- maximální délka nástroje: 150 mm
- maximální hmotnost nástroje: 8 kg
- počet T-drážek: 3
- šířka T-drážek: 16 mm
- výkon servomotoru v ose X/Y/Z: 750/750/2000 W
- výkon čerpadla chladicí kapaliny: 90 W
- výkon motoru: 5,5 kW
- napájení: 3x 400 VAC; 50 Hz
- rozměry (D x Š x V): 2068 x 2365 x 2500 mm
- hmotnost stroje WAFO VS-8 SMART: 2100 kg

Vybavení frézovacího centra WAFO VS-8S
- CNC řídicí jednotka SIEMENS SINUMERIK 828D s nadstavbou ShopMill a 3D simulací
- 20polohový bubnový zásobník nástrojů
- servomotory ve všech osách
- vyhazovač třísek se zásobníkem
- pistole na stlačený vzduch
- lineární vedení ve všech osách
- kuličkové šrouby ve všech osách
- čerpadlo chladicí kapaliny
- LED lampa indikující stav stroje
- osvětlení pracovního prostoru
- rozhraní RJ45
- DTR – Technická a provozní dokumentace
- certifikát CE

umístění: Polsko
telefon: +48 603 510 566

Prodáme použité obráběcí centrum Microcute MM-430, r. v. 2007, výrobce: Buffalo Machinery Company Limited, Tchaj-wan. Stroj je nyní odpojený a mimo provoz, ale obhlídka je možná. Stroj se prodává včetně veškerého příslušenství. Řídící systém: FAGOR 8055i/A. Stroj se nachází na Slovensku u Nitry.

Technické parametry:

Upínací plocha stolu: 900 x 410 mm
Podélný pohyb stolu - osa X: 760 mm
Svislý pohyb stolu - osa Y: 430 mm
Příčný pohyb stolu - osa Z: 390 mm
Kužel vřetena: ISO 40
Otáčky vřetena: 8000 ot/min
Počet nástrojů: 16
Průměr vřetena: 60 mm
Vzdálenost střed vřetena-vedení: 480 mm
Prostor mezi stolem a vřetenem: 102-562 mm
Nosnost stolu: 350 kg
Rozměry stroje cca.: 2,6 x 1,9 x 2,4 m
Hmotnost stroje: 3020 kg

Prodám CNC frézku univerzální k.č. 1038 PFV 100 výrobce HELLER rok výroby 1973 GO 1998
stůl 400 x 1800mm , kužel ve vřetenu ISO 50 , řídící systém SIEMENS 810.

Nabízím k prodeji.
Vertikální obráběcí centrum GM-V855
Rok výroby 2025 nový stroj.

Možné k vidění v Brně na VUT FSI

Parametry -
Pojezdy X/Y/Z: 800 × 550 × 550 mm


Vzdálenost od čela vřetena ke stolu: 120–670 mm

Stůl: 1000 × 550 mm, T‑drážky 18T × 5 × 90 mm, nosnost stolu 500 kg

Kužel vřetena: ISO40

Max. otáčky vřetena: 12 000 ot/min

Motor vřetena: 7,5 kW

Servomotory os X/Y/Z: 2 / 2 / 3 kW

Rychloposuv X/Y/Z: 48 / 48 / 48 m/min

Přesnost polohování: ±0,0005/300 mm

Opakovatelná přesnost: ±0,0005/300 mm

Zásobník nástrojů: 24 pozic

Max. hmotnost nástroje: 15 kg

Max. délka nástroje: 300 mm

Max. průměr nástroje při prázdné sousední pozici: 200 mm

Volitelné vybavení (opce):
Vyšší výkon vřetene
Dopravník třísek
4 Osa
Chlazení středem nástroje
Automatické měření nástroje

Rozměry stroje: 2650 × 2270 × 2500 mm
Hmotnost základního stroje: 5 100 kg

Další informace, cenu a dostupnost rádi sdělíme na vyžádání.

CNC vertikální obráběcí centrum CINCINNATI MILACRON DART 750 bylo vyrobeno v roce 1999 ve Velké Británii společností Cincinnati Milacron U.K. Limited.

Technické specifikace CNC frézky CINCINNATI MILACRON DART 750
- CNC řídicí jednotka: ACRAMATIC 2100
- počet os: 4
- posuv v osách X/Y/Z: 750/510/510 mm
- rychlý posuv v osách X,Y,Z: 16 m/min
- rozměry pracovního stolu (D x Š): 950 x 520 mm
- maximální hmotnost obrobku: 455 kg
- maximální otáčky vřetena: 6000 ot/min
- kužel vřetena: ISO 40
- 21polohový zásobník nástrojů
- doba výměny nástroje: 8 s
- počet T-drážek: 3
- přenosná řídicí jednotka (pendant)
- hmotnost stroje CINCINNATI DART VMC-750: cca 3500 kg

umístění: Polsko
telefon: +48 603 510 566

Obráběcí centrum na profily ELUMATEC SBZ 628 bylo vyrobeno v roce 2016 v Německu společností elumatec AG. Stroj byl po celou dobu své životnosti pravidelně servisován.

Technické specifikace obráběcího centra ELUMATEC SBZ 628
Obecné údaje
- software: elusoft eluCad
- maximální délka profilu: 7500 mm
- minimální délka profilu: 1500 mm
- rychlost polohování v ose X: 200 m/min
- integrovaný zásobník
- kapacita zásobníku (v závislosti na průřezu profilu): 5 nebo 10 ks.
- plně odhlučněná kabina
- systém zamykání dveří
- bezpečnostní spínače
- maximální tlak stlačeného vzduchu: 8 bar
- výkon řemenového pohonu: 0,75 kW
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje ELUMATEC SBZ 628: cca 8000 kg

Portál (obráběcí jednotka + řezací jednotka)
- posuv v ose X: 400 mm
- výkon pohonu osy X: 1,9 kW

Obráběcí jednotka
- počet vřeten: 8
- rozsah otáčení osy A (kontinuální): 360°
- posuv v ose Y/Z: 500/500 mm
- držák nástroje: HSK-C 40
- výkon pohonu osy Y/Z/A: 1,45/4,78/4,78 kW
- výkon pohonu vřetena: 6 kW

Řezací jednotka
- průměr řezného kotouče: 550 mm
- posuv v ose Y/Z: 1050/750 mm
- rozsah otáčení osy C (nepřetržitý): 360°
- výkon pohonu osy Y/Z/C: 3,43/4,71/1,02 kW
- výkon pohonu řezného kotouče: 5,5 kW

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum TBI MVC 1890 bylo vyrobeno v roce 2023 v Polsku společností TBI Technology Sp. z o.o. Za dobu své životnosti stroj pracoval velmi málo. Při poslední údržbě bylo vřeteno vyměněno za nové v hodnotě 10 000 €.

Technické specifikace CNC frézky TBI MVC 1890
- posuv v ose X/Y/Z: 1800/900/1020 mm
- rychlý posuv v ose X/Y/Z: 20/20/15 m/min
- rozměry pracovního stolu (D x Š): 1950 x 850 mm
- maximální hmotnost obrobku: 2500 kg
- maximální otáčky vřetena: 12000 ot/min
- kužel vřetena: SK40
- maximální vzdálenost čela vřetena od povrchu pracovního stolu: 1150 mm
- minimální vzdálenost od čela vřetena k povrchu pracovního stolu: 250 mm
- maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 150/80 mm
- maximální délka nástroje: 300 mm
- maximální hmotnost nástroje: 15 kg
- přesnost polohování: ± 0,005 mm
- opakovatelnost polohování: ± 0,003 mm
- počet T-drážek: 5
- šířka T-drážek: 22 mm
- rozteč T-drážek: 150 mm
- objem nádrže na chladicí kapalinu: 560 l
- napájení: 400 V
- rozměry (D x Š x V): cca 4900 x 3300 x 3600 mm
- hmotnost stroje TBI MVC 1890: 17000 kg

Vybavení frézky TBI
- CNC řízení: HEIDENHAIN TNC 620
- 24polohový bubnový zásobník nástrojů
- dvouramenný zásobník nástrojů
- vřeteno s teplotní stabilizací
- závitování bez kompenzačního držáku nástroje
- chlazení přes vřeteno 20 bar
- systém ofukování vřetena
- systém chlazení nástrojů vzduchem a kapalinou
- integrovaný dopravník třísek
- systém proplachování třísek
- pistole na proplachování třísek
- digitální pohony os
- kluzné dráhy na všech osách
- teleskopické kryty na všech osách
- mechanické odlehčení osy Z
- skimmer oleje (odlučovač oleje)
- ruční kolo
- osvětlení pracovního prostoru
- elektrická skříň s chlazením
- USB a Fast Ethernet port

umístění: Polsko
telefon: +48 603 510 566

Prodáme použité obráběcí centrum MORI SEIKI DURACENTER 5, r. v. 2005. Stroj je opravdu v dobrém technickém stavu, zapojený pod proudem, plně funkční a obhlídka v provozu je možná. Pracuje bez problémů v toleranci H7. Minulý rok se měnil šroub v ose Z + se měnila filtrace na stroji. Prodává se pouze z důvodu nákupu nového stroje a málo prostoru na dílně, jinak by se neprodával. Příslušenství: CNC dělička, filtrace vzduchu, dopravník třísek. Nástrojová + obrobková sonda, ale nefunkční, nutná oprava. Řídící systém: MORI SEIKI MSX 501. Stroj se nachází na Slovensku u Nitry.

Technické parametry:

Upínací plocha stolu: 1100 X 600 mm
Pojezd osy X: 800 mm
Pojezd osy Y: 510 mm
Pojezd osy Z: 510 mm
Otáčky vřetene: 12000/min.
Počet řízených os: 4
Chlazení středem: ne
Upínací kužel vřetena: BT 40
Zásobník nástrojů: ano
Dopravník třísek: ano
Pravítka: ne (přímé odměřování od šroubu)
Počet pozic v zásobníku nástrojů: 20
Rozměry d x š x v: 2261 x 2636 x 2640 mm
Hmotnost stroje: 6100 kg

Nabízíme k prodeji použité obráběcí centrum Cincinnati FTV 850, r. v. 2002. Stroj je v provozu pod proudem a obhlídka je možná. Na frézce jsou 2 nová ložiska na ose X (tzv tanky), v roce 2020 měněna ložiska ve vřeteni, postprocesor je odladěný. Ke stroji budou všechny SK 50 držáky nástrojů, včetně jedné 102 mm fréze na velké plochy + destičky…atp. Vybavení: technická dokumentace, držáky, záloha disku.

Technické parametry:

Řídící systém: Acramatic
Délka pracovního stolu: 2300 mm
Šířka pracovního stolu: 900 mm
Počet nástrojů v zásobníku: 36 ks
Pojezd osy X: 1800 mm
Pojezd osy Y: 850 mm
Pojezd osy Z: 800 mm
Výkon vřetena: 42 kW
Počet otáček vřetene: max. 5000
Hmotnost stroje: 17000 kg

Název stroje: Vertikální obráběcí centrum
Katalogové číslo: 12328
Typ, parametry: MCFV 840 CNC
Výrobce: ZPS, a.s., Zlín
Rok výroby:
2005
Popis:
Pojezdy:
- osa X 800 mm
- osa Y 400 mm
- osa Z 635 mm
Rychloposuv X,Y,Z 16 m/min
Stůl:
- šířka x délka 1000x500 mm
- max. zatížení stolu 500 kg
- T drážky (počet x šířka x rozteč) 5x14x100 mm
- rozměr střední drážky 14 H6 mm
Vřeteno:
- pohony Control Techniques
- nástrojový upínací kužel ISO 40
- max. otáčky 8000/min
- výkon motoru 11/15 kW
- max. kroutící moment na vřetenu 208/286 Nm
- vzdálenost čela od vřetena stolu 735 mm
- polohování vřetena elektrické
- typ převodu řemenový
Zásobník nástrojů:
- počet míst v zásobníku 24 ks
- max. průměr nástroje 90 mm
- max. průměr nástroje s vynecháním místa 160 mm
- max. délka nástroje 300 mm
- max. hmotnost nástroje 8 kg
- čas výměny nástroje z jednoho zásobníku 8 s
Základní údaje:
- max. pracovní výška stroje 2950 mm
- šířka x hloubka 2500x2110 mm
- hmotnost stroje (bez příslušenství) 5900 kg
- objem nádrže chlazení s dopravníkem třísek 275 l

ethernet

vmc
Stav: ZAPOJENO, možno předvést v chodu

Prodáme použité horizontální paletové obráběcí centrum H.Plus-405, rok výroby 2008, výrobce: Matsuura. Řídící systém: FANUC G-Tech 30i. OC je v provozu pod proudem a obhlídka je možná. Má připojení pro obě sondy, ale vybaven je jen nástrojovou sondou Renishaw, sonda na obrobek tam není a nebude, je zničená.

Technické parametry:

max. pracovní prostor:
průměr 650 mm x výška 750 mm
automatický výměník palet
2x paleta 500 x 500 mm, max. zatížení 400 kg
pojezdy XYZ = 600/600/600 mm
max. otáčky vřetene 12.000 ot/min
kužel vřetene typu SK40 BigPlus
rychloposuv 50 m/min
automatický výměník nástrojů s 50-ti pozicemi
indexování otočného stolu po 1 st.
paměť pro NC programy 0,5 Mb
max. počet programů 1000
automatické centrální mazání
spirálový dopravník třísek
teplotní kompenzace
včetně CE podmínek a předpisů
4-tá CNC řízená osa pro otočný stůl
- max. ot /min 50
1 51 nástrojů v zásobníku
(typ pro max. 240 pozic)
Max. váha nástroje 10 kg
- standard
1 Spirálové dopravníky třísek
(standard pro 5-ti a vícepaletové systémy)
1 Systém splachování třísek chladící kapalinou 4
1 Měřící sonda obrobková
1 Kontrola zlomení nástroje - mechanický senzor 7
1 8 přídavných M-funkcí
1 Počítadlo provozních hodin stroje
1 Týdenní časovač
1 Příprava pro vysokotlaké chlazení středem vřetene
(pro max. tlak 50 bar)
(pro max. tlak 20 barů v případě vřetene 20.000 /min)
1 Sestava zařízení LNS Turbo
Hlavní výhoda:
- dvojitý dopravník třísek pro všechny druhy špón
- bezúdržbový vakuový filtr
LNS Turbo chladící zařízení se sestává:
Stand Alone HPC tank
70 Bar 30L/min HPC pump
Twin filter canisters
2 x 1.3 Bar 90L/min coolant pumps
Electrical control
Transfer and monitoring system
1 Automatické centrální mazání

Prodáme použité obráběcí centrum vertikální HAAS VF-7/40, r. v. 2012. Obhlídka stroje v provozu pod proudem je možná po předchozí domluvě. Jsme první majitelé, stroj pracuje celých 12 let s jedním operátorem, je úplně v pořádku a nemá za sebou žádné zásahy. Řídící systém: FANUC, stroj má vnitřní chlazení.

Technické parametry:

Rozsah pojezdu:
Osa X: 2134 mm
Osa Y: 813 mm
Osa Z: 762 mm
Rozměr stolu: 2000 x 812 mm
Kužel: 40
Vřeteno: 8100 otáček
Kapacita nástrojů: 24+1
Max hmotnost na stole: 1814kg
Rozměry: 5105 x 2718 x 2972 mm
Hmotnost stroje: 11820 kg

Nabízím kompletní dokumentaci k nástrojařské frézce FN-25. Zašlu na dobírku nebo obyčejně při platbě na účet předem. Zkoukněte i ostatní moje inzeráty!

CNC vertikální obráběcí centrum DAHLIH MCV 720 bylo vyrobeno v roce 2006 na Tchaj-wanu společností DAHLIH MACHINERY INDUSTRY CO., LTD.

Technické specifikace CNC frézky DAHLIH MCV 720
- CNC řídicí jednotka: FANUC Series 0i-MC
- rozměry pracovního stolu (D x Š): 950 x 560 mm
- počet T-drážek: 3
- maximální hmotnost obrobku: 500 kg
- maximální otáčky vřetena: 8000 ot/min
- kužel vřetena: BT 40
- výkon pohonu vřetena: 11 kW
- 30polohový zásobník nástrojů
- rozměry (D x Š x V): 2540 x 2180 x 2380 mm
- hmotnost stroje MCV 720: 4400 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum DUGARD EAGLE 850 VMC bylo vyrobeno v roce 2007 na Tchaj-wanu společností C Dugard Ltd.

Technické specifikace CNC frézky DUGARD EAGLE 850 VMC
- CNC řídicí jednotka: FANUC 0i-MC
- posuv v ose X/Y/Z: 850/520/510 mm
- rychlý posuv v ose X/Y/Z: 30/30/24 m/min
- rychlost posuvu v ose X,Y,Z: 1-10000 mm/min
- rozměry pracovního stolu (D x Š): 1000 x 510 mm
- maximální hmotnost obrobku: 500 kg
- maximální otáčky vřetena: 8000 ot/min
- minimální otáčky vřetena: 80 ot/min
- kužel vřetena: BT 40
- výkon pohonu vřetena (trvalý výkon / dočasný výkon): 11/15 kW
- maximální vzdálenost od hrotu vřetena k povrchu pracovního stolu: 660 mm
- minimální vzdálenost od hrotu vřetena k povrchu pracovního stolu: 150 mm
- 24polohový zásobník nástrojů
- maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 120/76 mm
- maximální délka nástroje: 250 mm
- maximální hmotnost nástroje (včetně držáku): 7 kg
- přesnost polohování podle JIS: ± 0,014 mm
- přesnost opakovatelnosti podle JIS: ± 0,01 mm
- chladicí systém
- výkon čerpadla chladicí kapaliny: 0,76 kW
- rozměry (D x Š x V): 2300 x 2125 x 2583 mm
- hmotnost stroje DUGARD EAGLE 850 VMC: 5500 kg

(Uvedené technické parametry se mohou mírně lišit od skutečnosti. Je třeba ověřit skutečné možnosti nabízeného stroje.)

umístění: Polsko
telefon: +48 603 510 566

Rok: 2005

Řídící systém Mazatrol Fusion 640 M
Upínací plocha stolu 400 x 400 mm
Pojezd osy X 510 mm
Pojezd osy Y 510 mm
Pojezd osy Z 460 mm
Otáčky vřetene 0 - 12000 /min.
Počet řízených os 5
Chlazení středem ano
Tlak chlazení středem 80 bar
Upínací kužel vřetena ISO 40 .
Osa C 0-360 °
Osa A -120 / +30 °
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 60
Hmotnost stroje 11700 kg
Počet výměnných palet 2
Rozměry d x š x v 2805 × 2880 × 2900 mm

Stroj je v dobrém technickém stavu, možnost odzkoušení pod proudem.

Aukce stroje MAZAK VARIAXIS 500-5X - Obráběcí centrum Vertikální
https://marketplace.fermatmachinery.com/cz/probihajici-aukce/classic

Lokalita: Olomoucká 9, Brno

Začátek aukce: 27.10.

Konec aukce: 30.10.

Demontáž a nakládka: Demontáž a nakládka zajištěna – paušální poplatek 1 000 € za stroj
Doprava a instalace není v ceně

Prohlídky: po předchozí dohodě

CNC vertikální obráběcí centrum HAAS TM-3PHE bylo vyrobeno v roce 2008 ve Spojených státech společností HAAS AUTOMATION, INC. Součástí nabídky je i vybavení, které tvoří mimo jiné sada nástrojových držáků a svěráků.

Technické specifikace CNC frézky HAAS TM-3PHE
- CNC řídicí jednotka: HAAS
- posuv v ose X/Y/Z: 1016/508/406 mm
- rychlý posuv v ose X, Y, Z: 10,2 m/min
- rozměry pracovního stolu (D x Š): 1467 x 368 mm
- maximální hmotnost obrobku: 454 kg
- vřeteno chlazené vzduchem
- maximální otáčky vřetena: 6000 ot/min
- výkon pohonu vřetena: 5,6 kW
- maximální krouticí moment vřetena (při 1200 ot/min): 45 Nm
- maximální vzdálenost od čela vřetena k pracovnímu stolu: 508 mm
- minimální vzdálenost od čela vřetena k pracovnímu stolu: 102 mm
- 10polohový zásobník nástrojů
- maximální průměr nástroje: 89 mm
- maximální hmotnost nástroje: 5,4 kg
- průměrná doba výměny nástroje: 5,7 s
- doba výměny nástroje (tříska-tříska): 6.5 s
- počet T-drážek: 3
- šířka T- drážek: 16 mm
- rozteč T-drážek: 101,6 mm
- napájení: 3x 366-425 V; 50/60 Hz
- hmotnost stroje HAAS TM 3PHE: 2622 kg

(Uvedené technické parametry byly získány z webových stránek výrobce stroje. Jejich přesnost nelze zaručit, a proto se mohou mírně lišit od skutečnosti.)

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum HAAS UMC-750 bylo vyrobeno v roce 2015 ve Spojených státech společností HAAS AUTOMATION, INC.

Technické specifikace frézovacího centra HAAS UMC-750
- počet os: 5 (X, Y, Z, B, C)
- posuv v ose X/Y/Z: 762/508/508 mm
- rozsah naklápění v ose B: +120°/-35°
- rozsah otáčení v ose C: 360°
- rychlost posuvu v ose X, Y, Z: 22,9 m/min
- rychlost posuvu v ose X, Y, Z (řezání): 16,5 m/min
- rychlost osy B: 50°/min
- rychlost osy C: 50°/min
- maximální hmotnost obrobku: 300 kg
- průměr pracovního stolu: 500 mm
- počet T-drážek: 7
- maximální otáčky vřetena: 8100 ot/min
- výkon pohonu vřetena: 22,4 kW
- maximální točivý moment vřetena (při 2000 ot/min): 122 Nm
- maximální vzdálenost od čela vřetena k povrchu pracovního stolu: 610 mm
- minimální vzdálenost od čela vřetena k povrchu pracovního stolu: 102 mm
- maximální průměr nástroje (sousední pozice obsazeny): 64 mm
- maximální průměr nástroje (sousední pozice prázdné): 127 mm
- maximální délka nástroje: 305 mm
- maximální hmotnost nástroje: 5,4 kg
- průměrná doba výměny nástroje: 2,8 s
- doba výměny nástroje (tříska-tříska): 3.6 s
- objem nádrže na chladivo: 208 l
- napájení: 3x 354-488 V; 50/60 Hz
- hmotnost stroje HAAS UMC-750: cca 7000 kg

Vybavení CNC frézky HAAS
- CNC řídicí jednotka: HAAS
- otočný naklápěcí stůl
- 30+1 poziční zásobník nástrojů
- kapalinou chlazené vřeteno
- stupnice v osách B a C
- vícestupňové čerpadlo chladiva
- elektronický knoflík s LCD displejem
- bezdrátový měřicí systém WIPS (Wireless Intuitive Probing System)
- modul detekce výpadku v rané fázi

(Uvedené technické parametry byly získány z webových stránek výrobce stroje. Jejich přesnost nelze zaručit, a proto se mohou mírně lišit od skutečnosti.)

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum WAGNER WMC 600 L bylo vyrobeno v roce 2021 v Německu společností Maschinen Wagner Werkzeugmaschinen GmbH.

Technická specifikace CNC frézky WAGNER WMC 600 L
- posuv v ose X/Y/Z: 600/400/450 mm
- rychlý posuv v ose X/Y/Z: 24/24/20 m/min
- rozměry pracovního stolu (D x Š): 800 x 400 mm
- maximální hmotnost obrobku: 300 kg
- maximální otáčky vřetena: 8000 ot/min
- minimální otáčky vřetena: 100 ot/min
- průměr vřetena: 70 mm
- kužel vřetena: SK 40
- výkon pohonu vřetena: 5,5 kW
- maximální průměr nástroje (sousední pozice prázdné): 150 mm
- maximální průměr nástroje (sousední pozice obsazené): 80 mm
- maximální délka nástroje: 200 mm
- maximální hmotnost nástroje: 7 kg
- doba výměny nástroje (nástroj-nástroj): 2,8 s
- doba výměny nástroje (tříska-tříska): 7 s
- vzdálenost od konce vřetena k povrchu pracovního stolu: 100-550 mm
- vzdálenost od středu vřetena ke sloupu: 450 mm
- vzdálenost od povrchu pracovního stolu k podlaze: 925 mm
- počet T-drážek: 3
- šířka T-drážek: 14 mm
- tlak stlačeného vzduchu: 0,6-0,8 MPa
- napájení: 400 V; 50 Hz
- rozměry (D x Š x V): 2615 x 2050 x 2240 mm
- hmotnost stroje WAGNER WMC 600 L: 3500 kg

Vybavení frézovacího centra WAGNER
- CNC řídicí jednotka: SIEMENS SINUMERIK 828D
- 16polohový zásobník nástrojů
- dopravník třísek
- systém ofukování vřetena
- lineární vedení ve všech osách
- chladicí jednotka
- automatické centrální mazání
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566
