Popis

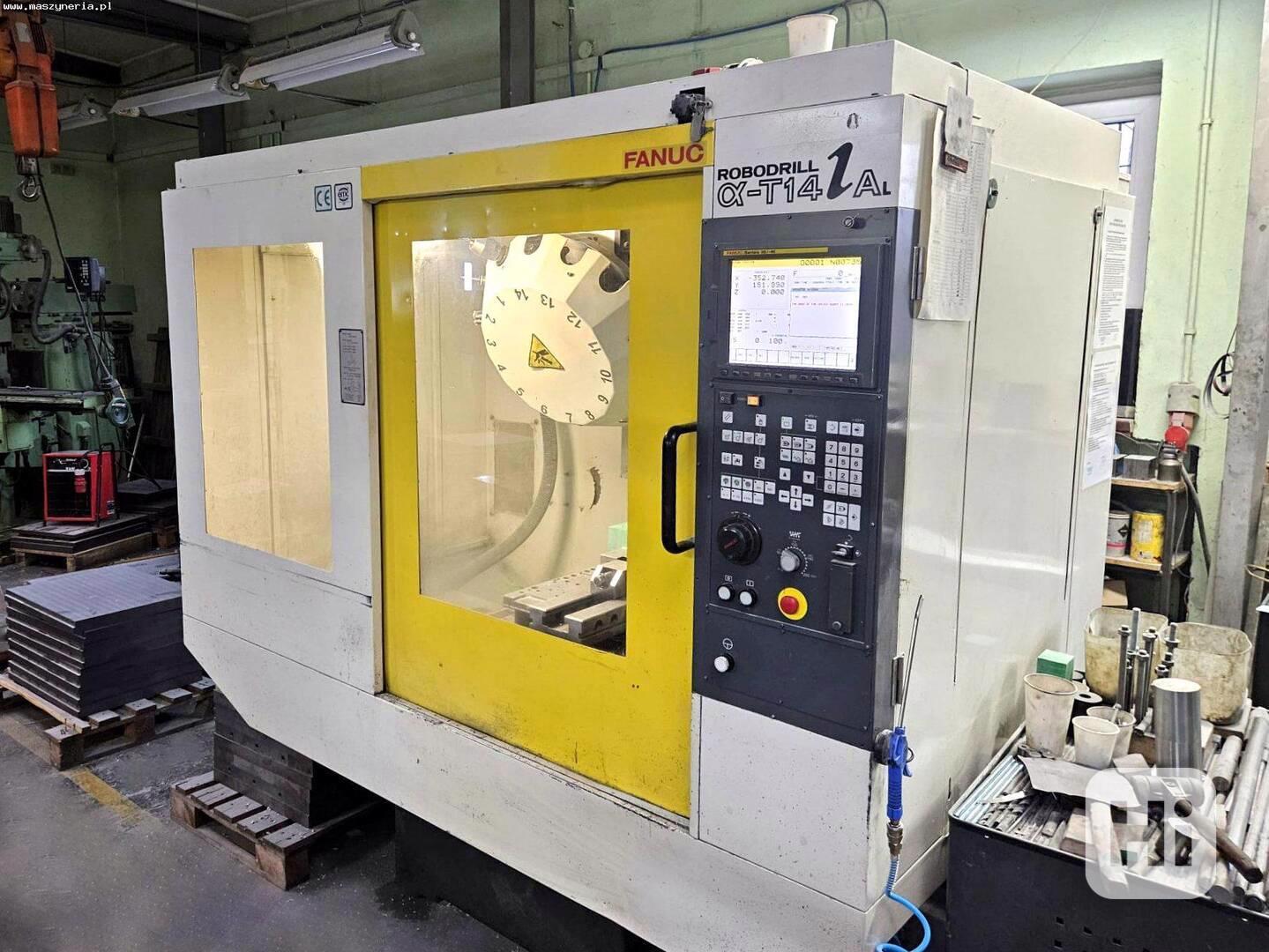

CNC obráběcí centrum FANUC Robodrill ALPHA-T14iAL bylo vyrobeno v roce 2000 v Japonsku společností FANUC Ltd.
Technické specifikace CNC frézky FANUC Robodrill ALPHA-T14iAL
- CNC řízení: FANUC Series 16i-M
- posuv v ose X/Y/Z: 700/380/300 mm
- rychlý posuv v ose X,Y,Z: 48 m/min
- rychlost pracovního posuvu: 1-15000 mm/min
- rozměry pracovního stolu (D x Š): 850 x 390 mm
- maximální hmotnost obrobku: 200 kg
- maximální otáčky vřetena: 15000 ot/min
- minimální otáčky vřetena: 80 ot/min
- kužel vřetena: 7/24
- výkon pohonu vřetena (rozběh/nepřetržitý provoz): 5,5/3,7 kW
- systém ofukování kuželů vřetena stlačeným vzduchem
- 14polohový revolver
- typ nástroje: MAS BT30/ MAS PT30T-1 (45°)
- maximální průměr nástroje: 80 mm
- maximální délka nástroje: 250 mm
- celková hmotnost všech nástrojů (nástroj 2 kg): 15 kg
- celková hmotnost všech nástrojů (nástroj 3 kg): 22 kg
- doba výměny nástroje (nástroj 2 kg): 1 s
- doba výměny nástroje (nástroj 3 kg): 1,4 s
- vzdálenost od držáku nástroje k povrchu pracovního stolu: 250-550 mm
- přesnost polohování osy: ± 0,003 mm/300 mm
- opakovatelnost polohování: ± 0,002 mm
- počet T-drážek: 3
- šířka T-drážek: 14
- rozteč T-drážek: 125 mm
- tlak stlačeného vzduchu: 490 Pa
- spotřeba stlačeného vzduchu: 100 l/min
- napájení: 3x 200 V; 50/60 Hz
- rozměry (D x Š x V): 1585 x 1907 x 2218 mm
- hmotnost stroje Robodrill ALPHA T14iAL: 1900 kg
umístění: Polsko
telefon: +48 603 510 566
