Popis

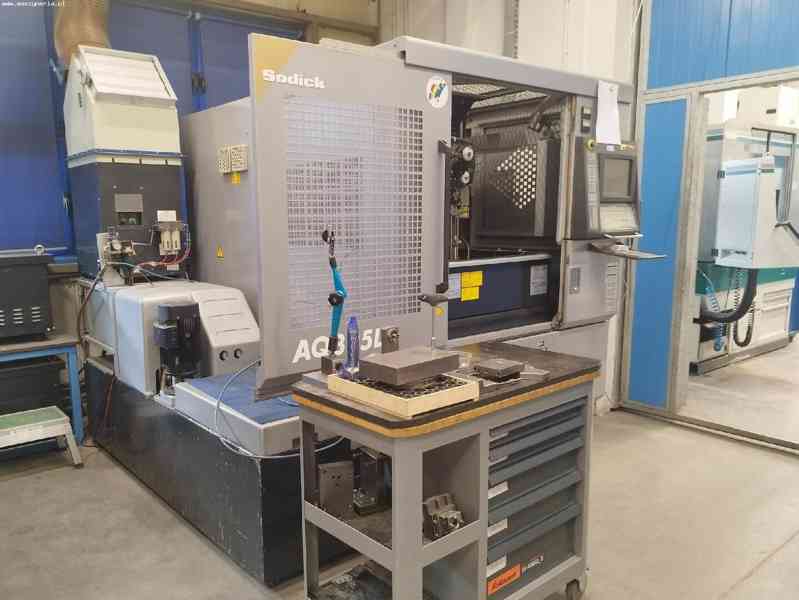

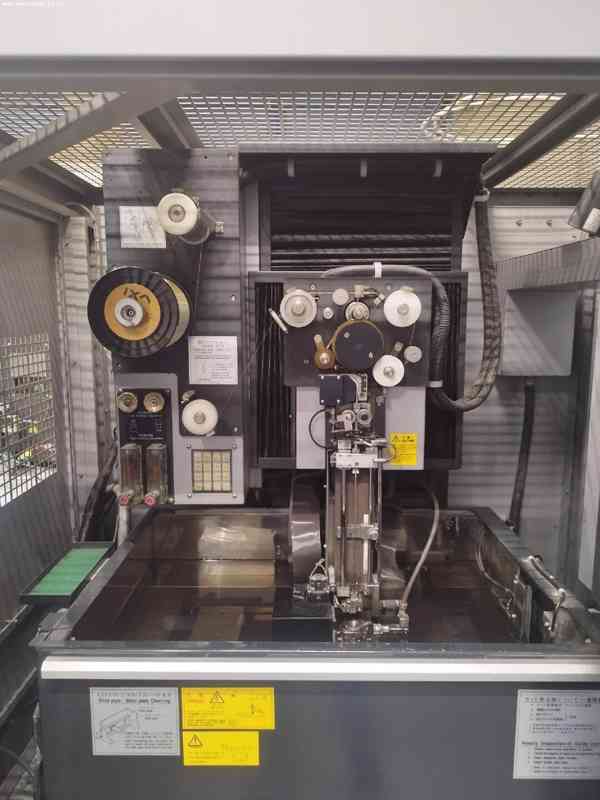

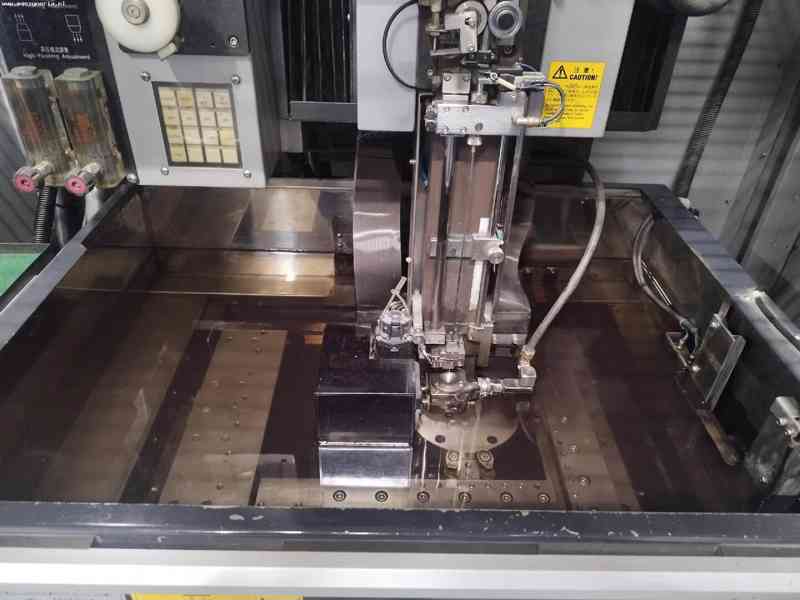

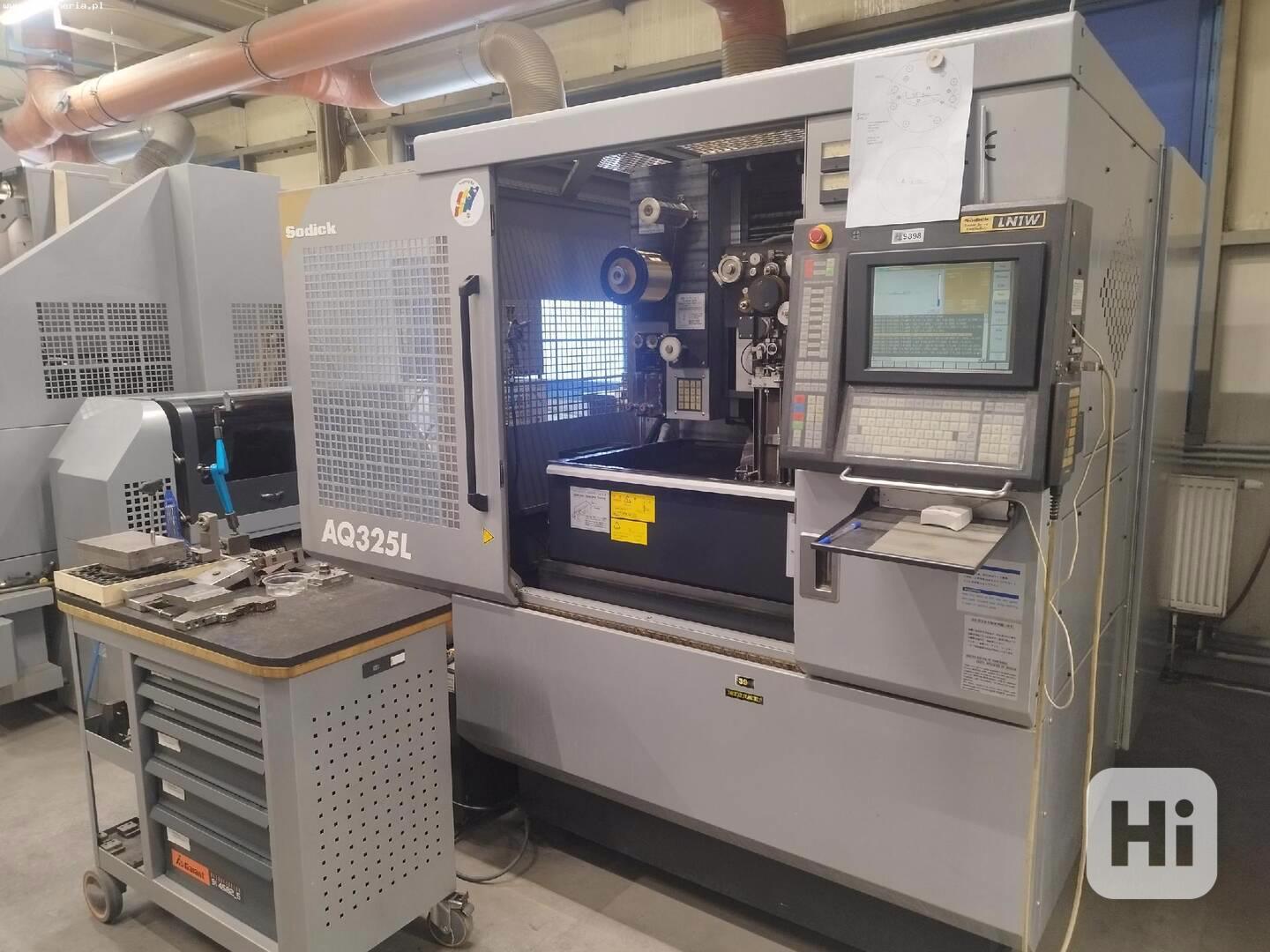

Elektroerozivní drátová řezačka SODICK AQ325L byla vyrobena v roce 2002 v Japonsku společností Sodick Co., Ltd.
Technické specifikace elektroerozívního stroje SODICK AQ325L
Obecné údaje

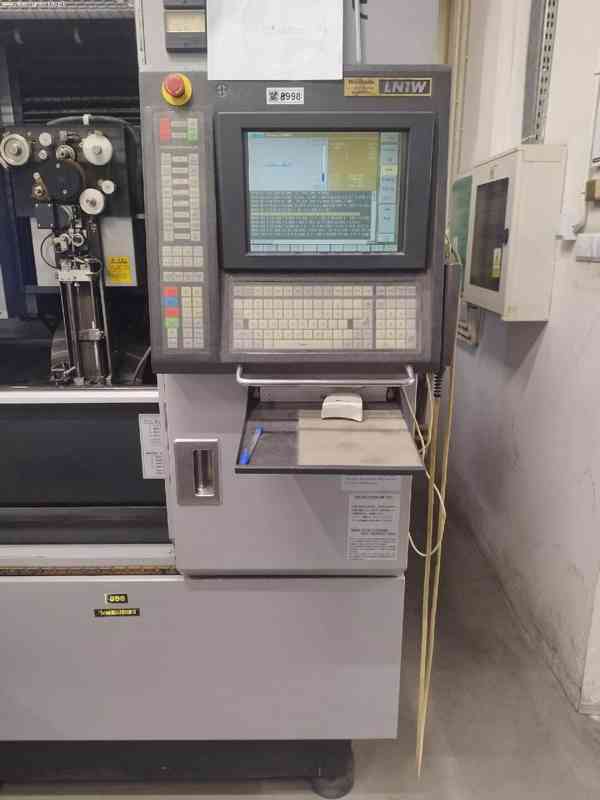

- řídicí jednotka: SODICK LN1W
- počet os: 5 (X,Y,Z,U,V)
- posuv v ose X/Y/Z: 350/250/220 mm
- posuv v ose U/V: 80/80 mm

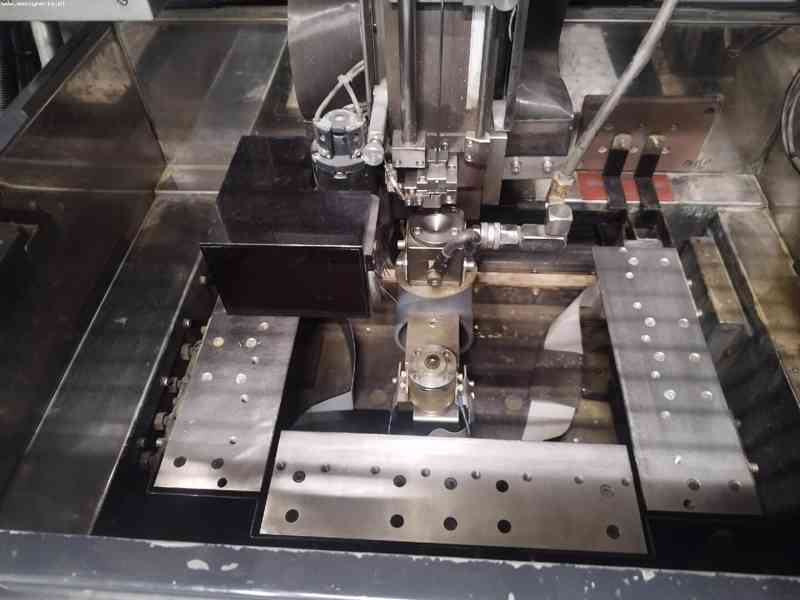

- rozměry pracovního stolu (D x Š): 600 x 400 mm
- vnitřní rozměry pracovní nádrže (D x Š): 895 x 650 mm
- maximální hmotnost obrobku (neponořeného): 450 kg
- maximální hmotnost obrobku (ponořeného): 300 kg
- maximální výška obrobku (neponořeného): 220 mm
- maximální výška obrobku (ponořeného): 200 mm
- úhel řezu: 20°/80 mm
- maximální průměr drátu: 0,30 mm
- minimální průměr drátu: 0,15 mm
- maximální rychlost drátu: 250 mm/s
- maximální hmotnost cívky drátu: 6 kg
- napětí drátu: 300-2300 G
- vzdálenost od podlahy k povrchu pracovního stolu: 965 mm
- rozměry (D x Š x V): 1650 x 1900 x 2040 mm
- hmotnost stroje SODICK AQ 325L: 2800 kg

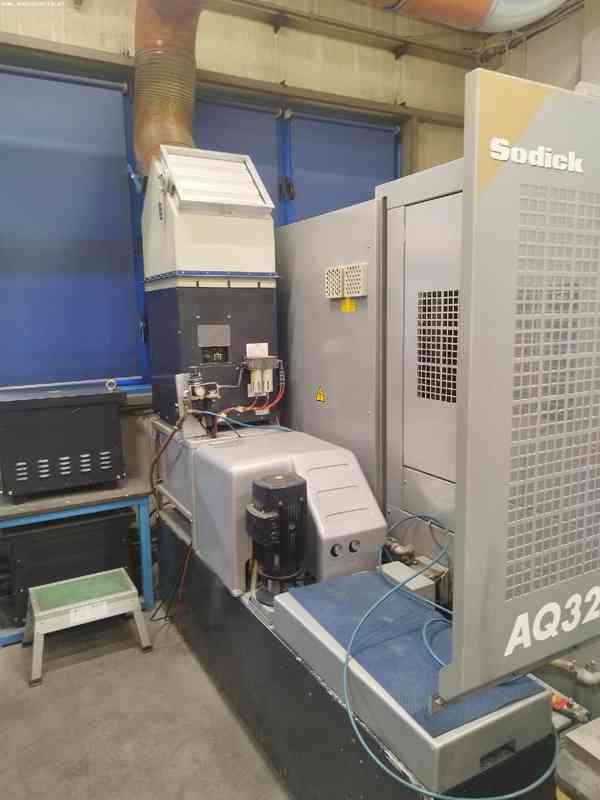

Nádrž dielektrika
- objem: 530 l
- deionizátor: 10 l
- vnější rozměry (D x Š x V): 550 x 2200 x 1770 mm
- hmotnost prázdné nádrže: 230 kg
Filtrační systém
- vyměnitelné papírové filtry (2 ks)
- uspořádání / umístění podle výkresu
- celkové rozměry (D x Š): 3000 x 3500 mm
- napájení: AC 3x 220 V; 50/60 Hz
umístění: Polsko
telefon: +48 603 510 566
