Popis

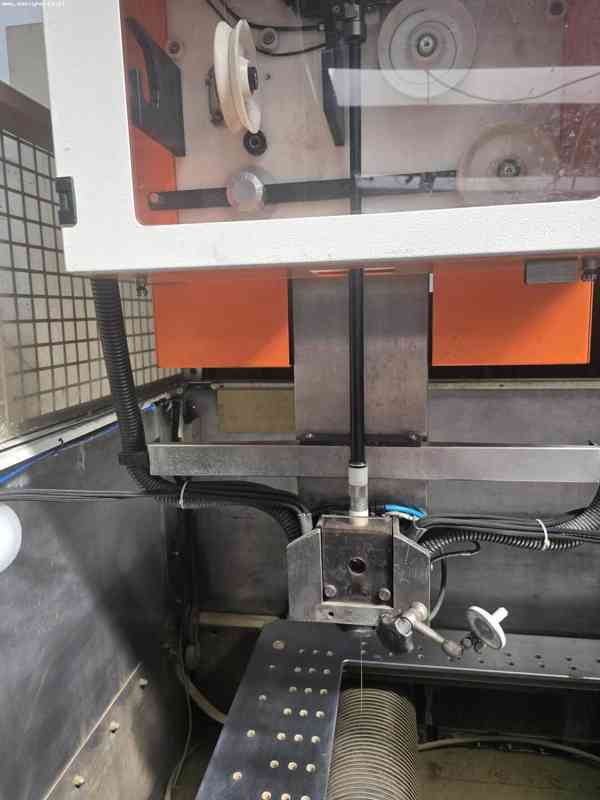

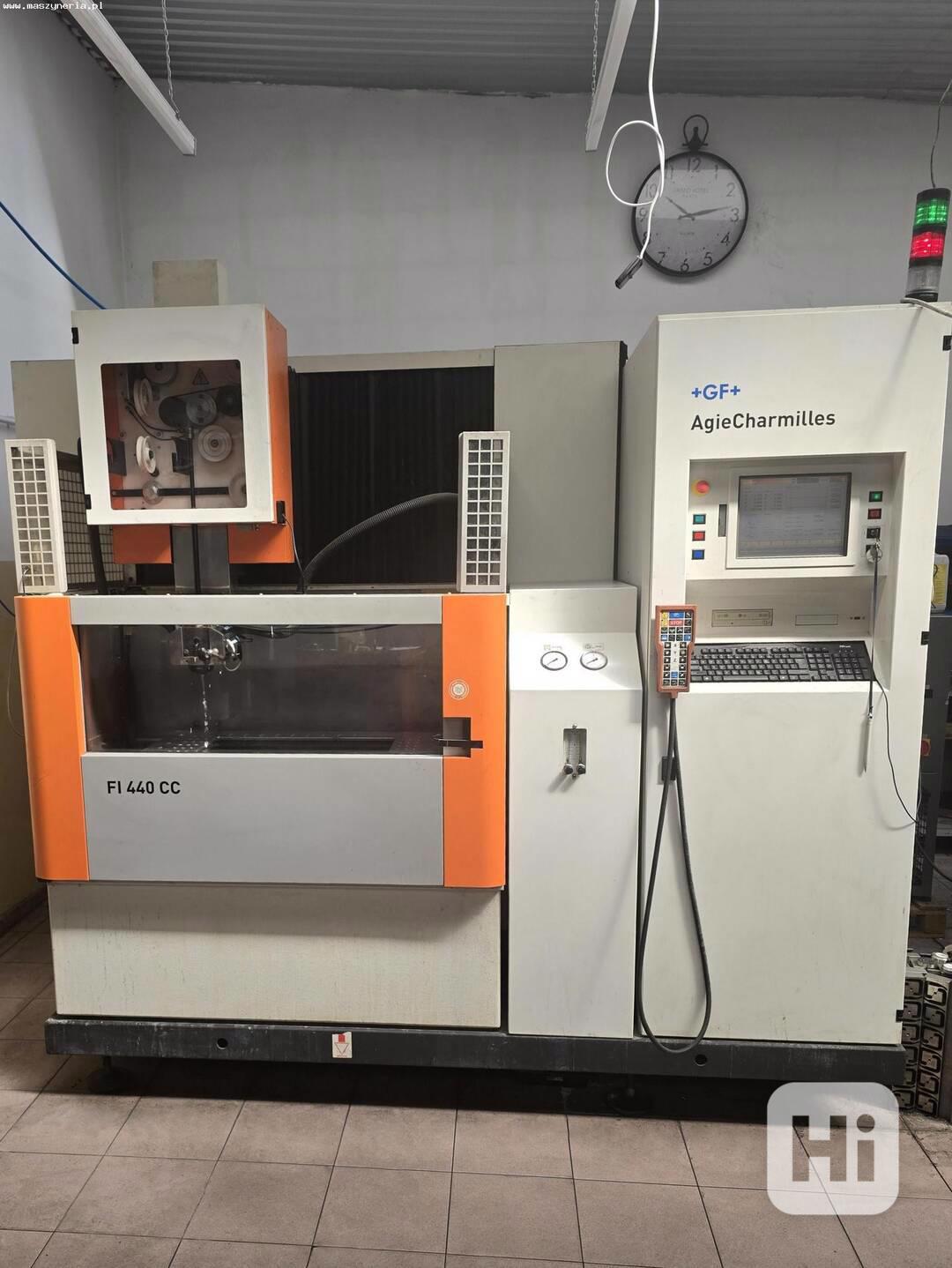

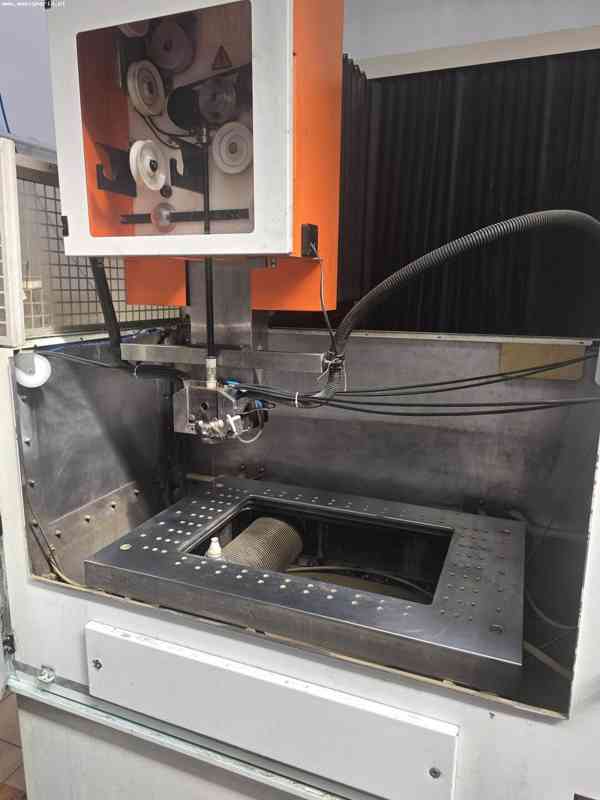

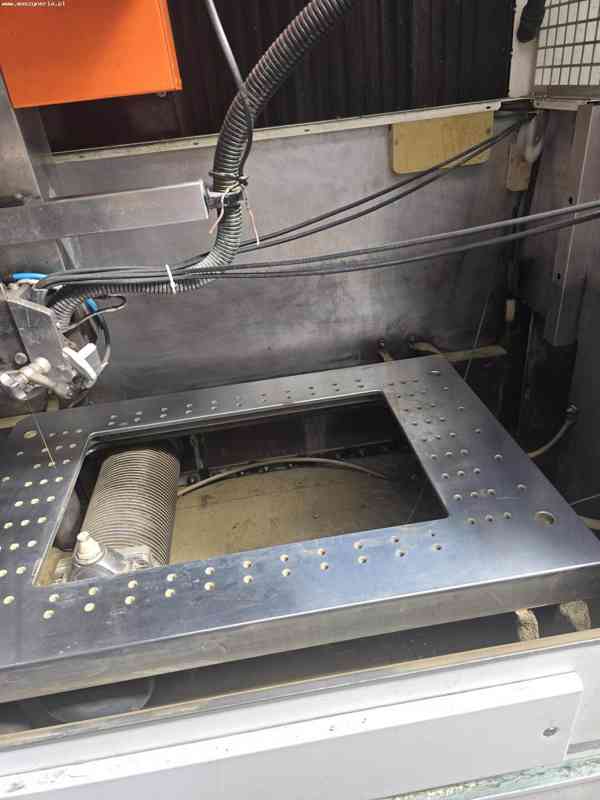

Elektroerozivní drátová řezačka CHARMILLES FI 440 CC byla vyrobena v roce 2007 ve Švýcarsku společností Charmilles Technologies SA.
Technické specifikace elektroerozívního stroje CHARMILLES FI 440 CC
Obecné specifikace
- počet os: 5 (X,Y,Z,U,V)
- posuv v ose X/Y/Z: 550/350/400 mm
- posuv v ose U/V: 550/350 mm
- rychlost posuvu os: 0-900 mm/min
- úhel řezání: 30°/400 mm
- maximální rozměry obrobku (D x Š x V): 2600 x 2810 x 2080 mm
- maximální hmotnost obrobku: 1500 kg
- maximální průměr drátu: 0,25 mm
- maximální hmotnost cívky drátu: 8 kg
- rychlost podávání drátu: 0,5-15 m/min
- tažná síla drátu: 0,3-2,5 daN
- tlak vzduchu: 6-7 bar
- minimální průtok vzduchu: 150 l/min
- teplota okolí: 15-30°C
- příkon: 12 kVA
- napájení: 3x 400 V; 50/60 Hz
- hmotnost stroje AGIE CHARMILLES FI 440CC: 2850 kg
Nádrž dielektrika
- dielektrikum: deionizovaná voda
- objem: 1200 l
- maximální hladina dielektrika: 435 mm
- regulace hladiny dielektrika: automatická
- systém chlazení dielektrika
- hmotnost prázdné nádrže: 400 kg
Vybavení drátové elektroerozivní řezačky FI 400CC

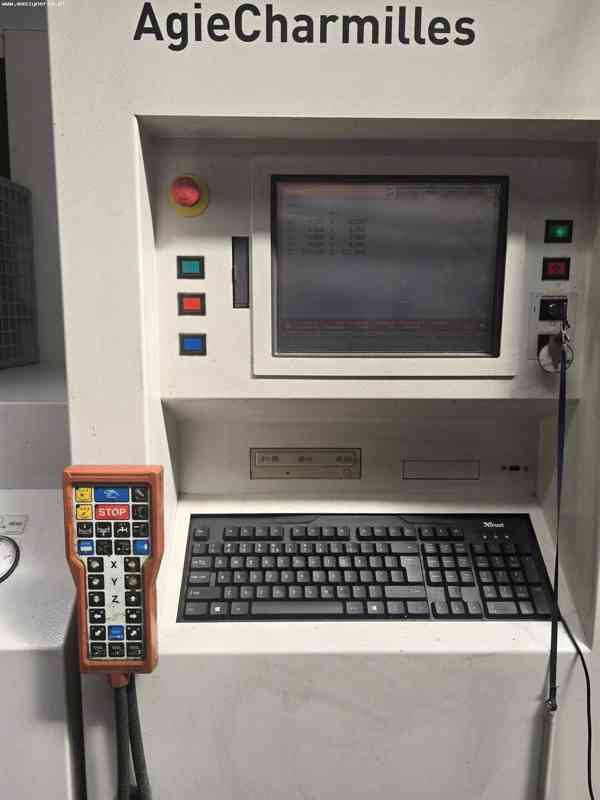

- CNC řídicí jednotka
- systém měření pohybu os ve formě lineárních snímačů polohy s rozlišením 0,5 μm
- protikolizní systém ve všech osách
- proplachovací systém se 4 programovatelnými úrovněmi tlaku (2,4,8,13 bar)
- filtrační systém se 4 filtračními vložkami
(Uvedené technické parametre sa môžu mierne líšiť od skutočnosti. Je potrebné overiť skutočné možnosti ponúkaného stroja.)
umístění: Polsko
telefon: +48 603 510 566
