Brusky

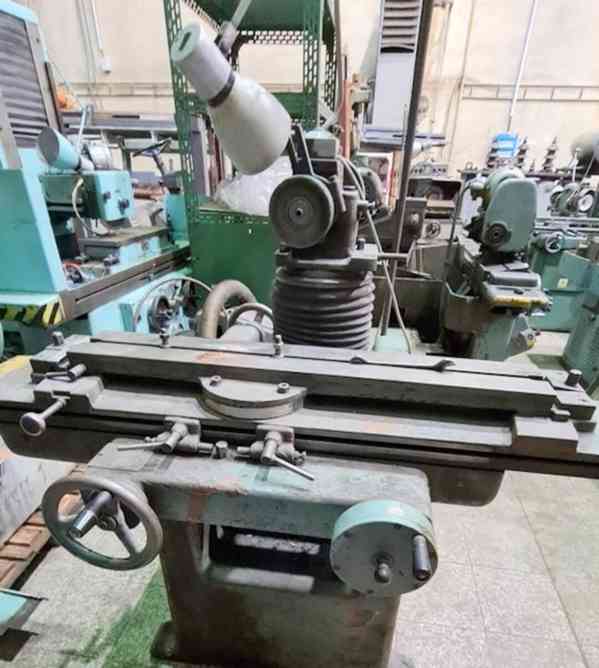

Název stroje: Bruska nástrojová
Katalogové číslo: 15021
Typ, parametry: BN 102
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

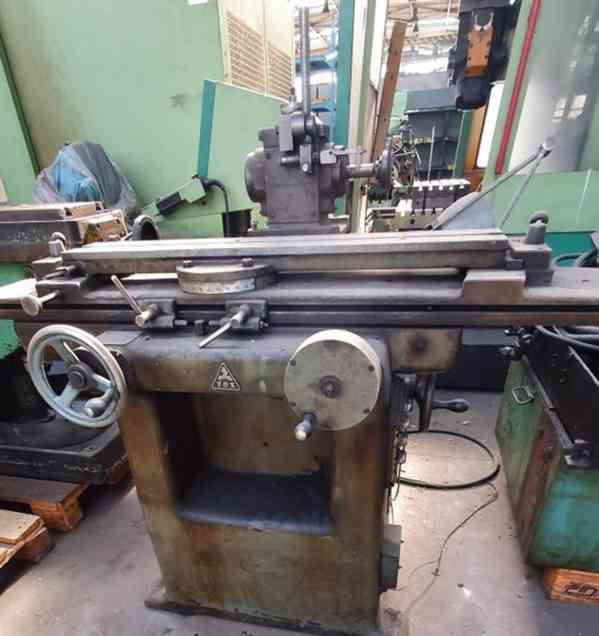

Název stroje: Bruska nástrojová
Katalogové číslo: 14333
Typ, parametry: BN 102
Výrobce: TOS
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

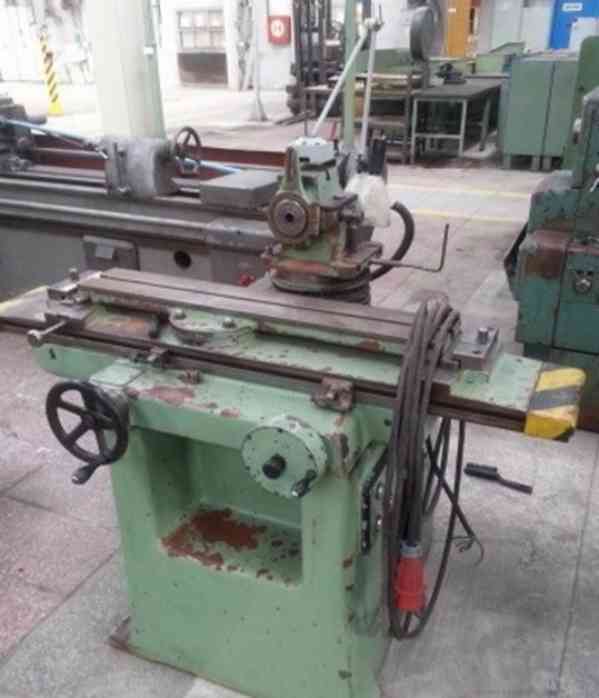

Název stroje: Bruska nástrojová
Katalogové číslo: 3051
Typ, parametry: BN 102
Popis:
oběžný průměr 280 mm
oběžný průměr se zvyšovací deskou 370 mm
vzdálenost hrotů vřeteníku a koníku 500 mm
vzdálenosrt hrotů koníku 690 mm
kužel ve vřeteníku
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotů 315 mm
min. vzdálenost osy brousicího vřetena od osy hrotů 75 mm
max. svislá vzdálenost osy vřetena 175 mm
min. svislá vzdálenost osy vřetena 55 mm
průměr sklíčidla 115 mm
průměr magnetické desky 150 mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230 mm
ruční podélný pohyb stolu 440 mm
ruční příčný pohyb stolu 240 mm
plocha stolu 920x140 mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600 ot/min
elektromotor brousicího vřeteníku 0,7-1,2 kW
půdorysná plocha stroje 1485x1860 mm
váha stroje s normálním příslušenstvím 1000 kg

Název stroje: Bruska nástrojová
Katalogové číslo: 780
Typ, parametry: BN 102
Výrobce: TOS Hostivař
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

Název stroje: Bruska na pily
Katalogové číslo: 1431
Výrobce: Clifton+Baird

Název stroje: Bruska nástrojová
Katalogové číslo: 11083
Typ, parametry: SAFAG 127

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 9236
Typ, parametry: N 1
Rok výroby/generální opravy:
nezjištěn/1981
Popis:
Průměr brusného kotouče 50-200mm
Průměr konce vřetena 16mm
Kužel ve vřetenu metrický 24
Pohyb stolu :
podélný 260mm
příčný 140mm
svislý 300mm
Svislý pohyb zadních saní 130mm
Vzdálenost upínací plochy stolu od osy vřetena 120-420mm
Vzdálenost osy vřetena od osy trnu 70-240mm
Úhel natočení stolu ±45°-90°
Natočení upínacího přípravku stolu ve vodorovné rovině 360°
Natočení svislé desky přípravku 45°
Vzdálenost hrotu dělicího přístroje a koníku 500mm
Největší průměr upnutí v hrotech 180mm
Největší délka broušení na trnu 200mm
Otáčky vřetena 3200, 4800min-1
Elektromotor 1,1kW
Rozměry stroje: délka x šířka 1280X760mm
Hmotnost stroje 480kg

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 3066
Typ, parametry: N 1
Výrobce: Blanické strojírny n.p.
Rok výroby:
1970
Popis:
Průměr brusného kotouče 50-200mm
Průměr konce vřetena 16mm
Kužel ve vřetenu metrický 24
Pohyb stolu :
podélný 260mm
příčný 140mm
svislý 300mm
Svislý pohyb zadních saní 130mm
Vzdálenost upínací plochy stolu od osy vřetena 120-420mm
Vzdálenost osy vřetena od osy trnu 70-240mm
Úhel natočení stolu ±45°-90°
Natočení upínacího přípravku stolu ve vodorovné rovině 360°
Natočení svislé desky přípravku 45°
Vzdálenost hrotu dělicího přístroje a koníku 500mm
Největší průměr upnutí v hrotech 180mm
Největší délka broušení na trnu 200mm
Otáčky vřetena 3200, 4800min-1
Elektromotor 1,1kW
Rozměry stroje: délka x šířka 1280X760mm
Hmotnost stroje 480kg

Název stroje: Bruska nástrojová
Katalogové číslo: 1963
Typ, parametry: SWSK 315
Výrobce: VEB
Rok výroby:
1981
Popis:
bruska na pily,
teplotní rozsah -5 až +40°C
min. broušení kotoučem 16 mm
max. broušení kotoučem 315 mm
otvor na třísky 16 mm
zdvih 90-135-200 min.
průměr brusného kotouče 160 mm
otáčky brousícího vřetena 2800 BX. 5200 U / min
posuv pilového listu 0,05; 0,10; 0,15; 0,20 mm
hmotnost stroje 370kg

Název stroje: Bruska - ostřička na pily
Katalogové číslo: 7395
Typ, parametry: EXAKT
Výrobce: Stredoslovenské železiarne
Rok výroby:
1948

Název stroje: Bruska na ostření pilových kotoučů
Katalogové číslo: 15019
Typ, parametry: BP 2
Výrobce: TOS Kuřim k.p.
Rok výroby:
1988
Popis:
Průměr pilového kotouče 20-300mm
Vrtání pilového kotouče 5-50mm
max. tlouštka pilového kotouče 10mm
Max. výška zubů 12mm
Rozteč zubů 0-15mm
Brusný kotouč:
vnější průměr 150mm
vrtání 20mm
max. šířka 4mm
Otáčky brousicího vřetena 4150min-1
Upínací plocha stolu 130x230mm
Jemný pohyb do záběru 20mm
Výkon ostření 130zubů/min
Elektromotor 0,25kW
Rozměry stroje:
délka x šířka x výška 600x365x420mm
Hmotnost stroje 50kg

Název stroje: Bruska na kulato
Katalogové číslo: 3171
Typ, parametry: 3V131BM
Výrobce: SSSR
Popis:
průměr 300 mm
délka 700 mm

Název stroje: Bruska hrotová
Katalogové číslo: 3334
Typ, parametry: BK 5/1000
Výrobce: TOS Mělník

Název stroje: Bruska hrotová univerzální s elektronicky řízeným přísuvem
Katalogové číslo: 8113
Typ, parametry: BUA 25/630
Výrobce: TOS
Popis:
Oběžný průměr 280 mm
Vzdálenost mezi hroty 630 mm
Maximální hmotnost obrobku 60 kg
Příkon stroje 10 kVA
Hmotnost stroje s normálním příslušenstvím 3000 kg
Stav: ZAPOJENO, možno předvést v chodu

Název stroje: Bruska hrotová univerzální
Katalogové číslo: 13611
Typ, parametry: 2 UD 750
Výrobce: TOS Hostivař
Popis:
oběžný průměr 290mm
vzdálenost hrotů 750mm
průměr brusného kotouče/otvor 350/127mm
šířka brusného kotouče 50mm
oběžný průměr v opěrce 70mm
max. váha obrobku 30kg
kužel pracovního vřetena Morse 3
kužel v hrotové objímce koníku Morse 3
průměr sklíčidla 125mm
natočení brousicího vřeteníku ±45°
natočení pracovního vřeteníku ±90°
natočení stolu oboustranné 8°, 7°, 6°
otáčky brousicího vřetena 1640,1950ot/min
otáčky pracovního vřetena-6 stupňů 38-380ot/min
max. podélný pohyb stolu 565, 800, 1070mm
příčný pohyb brousicího vřeteníku 180mm
rychlé přestavení brous. vřeteníku 35mm
rychlost stolu plynule řiditelná 0,1-6m/min
přísuv brousicího vřeteníku 0,005-0,05mm/průměr
samočinný zapichovací přísuv 0,05-3mm/min
elektromotory celkem 6,9kW
plocha stroje:
-šířka 1520mm
-délka 3340mm
váha stroje 2250kg

Název stroje: Bruska hrotová
Katalogové číslo: 15025
Typ, parametry: 2 UB
Rok výroby/generální opravy:
1952/1974

Prodáme použitou dvoukotoučovou brusku a leštičku BL 3 D, r. v. 1973. V provozu pod proudem a obhlídka je možná. Stroj je v dobrém technickém stavu a udržovaný.

Technické parametry:

Brusné kotouče průměr: mm 250
otvor: mm 76
šířka: mm 32 (25)
Otáčky brousicího vřetena
při broušení: min-1 2125
při leštění: min-1 3500
Kužel na koncích brousicího vřetena: 1:5
Průměr příruby brusných kotoučů: mm 116
Vzdálenost brusných kotoučů: mm 640
Průměr odsávacího hrdla: mm 89
Rozměry podpěrných stolků: mm 80 X 80
Elektromotor pro pohon brousicího vřetena
Otáčky: 2830 min-1
Výkon: kW 2,2
Půdorysná plocha stroje: mm 640 X 950
Výška stroje: mm 1200
Hmotnost stroje: kg 225

Název stroje: Bruska dvoukotoučová - leštička
Katalogové číslo: 12830
Typ, parametry: BNL 73
Rok výroby:
1964
Popis:
- dvourychlostní,
- motor 4-4,5kW výkon
1.400 a 2800 ot./min.
průměr hřídele: 48mm
Stav: ZAPOJENO, možno předvést v chodu
