Popis

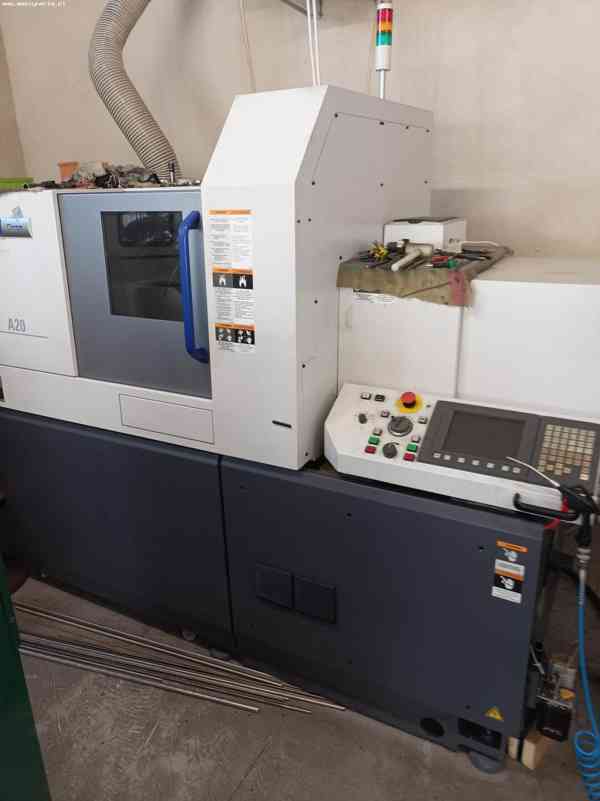

CNC soustruh CITIZEN A20-3F7 byl vyroben v roce 2018 v Thajsku společností CITIZEN MACHINERY ASIA CO., LTD.
Technické specifikace CNC soustruhu CITIZEN A20-3F7
Obecné údaje
počet os: 5 (X1, X2, Y1, Z1, Z2)
rychlý posuv v ose X1: 18 m/min
rychlý posuv v ose X2,Y1,Z1,Z2: 32 m/min
maximální průměr soustružení: 20 mm (volitelně 25 mm)

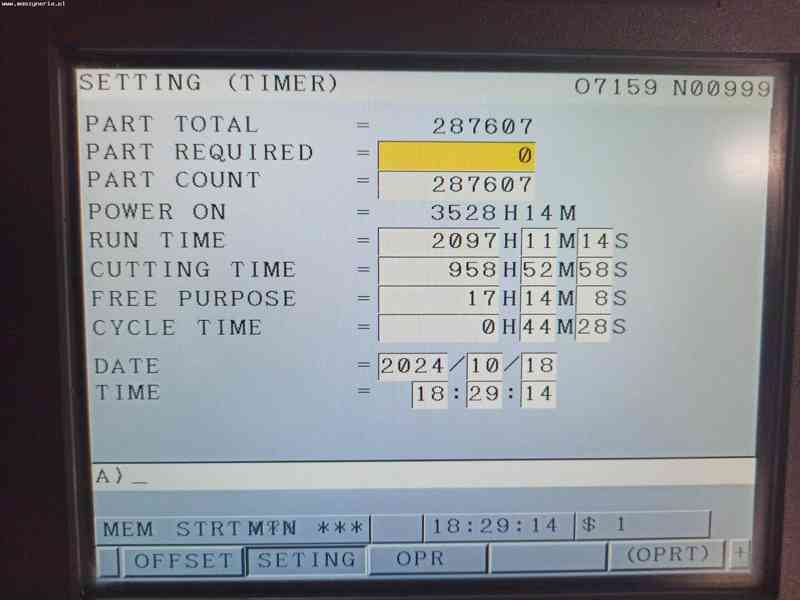

počet provozních hodin: 2097 h
doba zapnutí stroje: 3528 h
napájení: 3x 200 V; 50/60 Hz
rozměry (D x Š x V): 2120 x 1240 x 1750 mm
hmotnost stroje CITIZEN A20-3F7: 2200 kg
Hlavní vřeteno
maximální průměr soustružení: 20 mm (volitelně 25 mm)
maximální délka soustružení: 200 mm
maximální otáčky: 10000 ot/min
výkon hlavního pohonu: 3,7 kW
osa C
indexace osy C: 0,001°
Protivřeteno
maximální průměr soustružení: 20 mm (volitelně 25 mm)
maximální délka soustružení: 80 mm
maximální otáčky: 8000 ot/min
výkon hlavního pohonu: 1,5 kW
osa C
indexace osy C: 0,001°
Nástrojová hlava
maximální počet nástrojů: 21, z toho:
– poháněné nástroje: 4
– soustružnické nástroje: 5
– vrtací nástroje: 4 vpředu/ 8 vzadu
maximální otáčky poháněných nástrojů: 6000 ot/min
výkon pohonu poháněných nástrojů: 0,75 kW
Vybavení CNC soustružnického centra CITIZEN
CNC řídicí jednotka: FANUC Series 32i-B
balíček pro obrábění dlouhých obrobků
– zvětšení průměru obrábění na 25 mm na obou vřetenech
– stojan pro odebírání dlouhých obrobků
– trubka pro odebírání dlouhých obrobků
– nástrčná matice pro vřeteno
– příruba
– otočné pouzdro

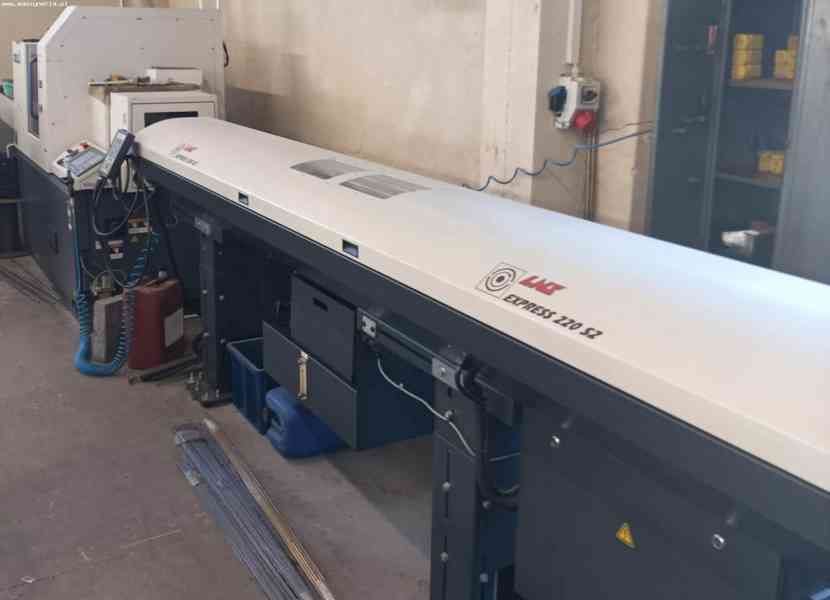

podavač tyčí: LNS Express 220
– maximální délka tyče: 3 m
– maximální průměr tyče: 20 mm
– minimální průměr tyče: 2 mm
pouzdra pro podavač tyčí
přídavný kanál v podavači tyčí
dopravník třísek
čepové uložení kleštiny pro hlavní vřeteno nebo protivřeteno pro obrábění mnohoúhelníků
poháněný držák nástroje pro kotoučovou frézu ze zadního suportu
umístění: Polsko
