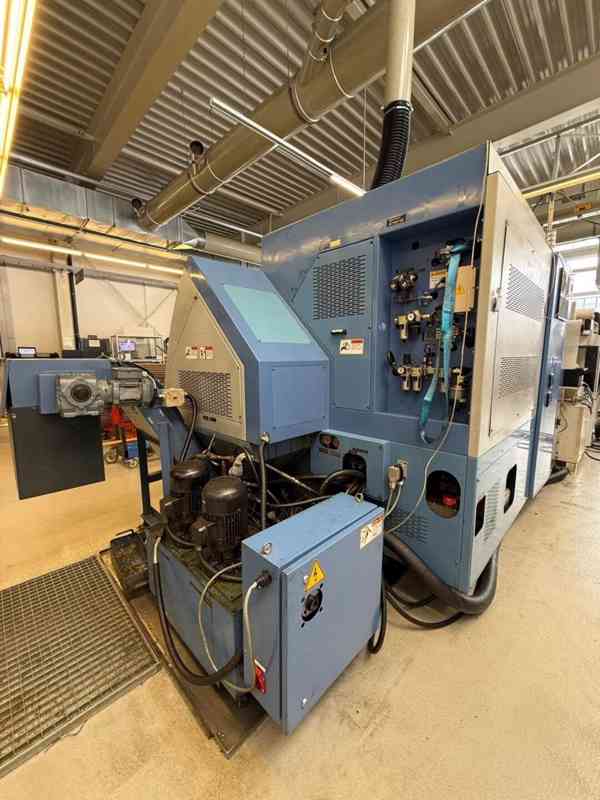

CNC soustružnicko-frézovací centrum TAKAMAZ XY-1000.

Výrobce: TAKAMAZ
Model: XY-1000
Rok výroby: 2007
Řídicí systém: Fanuc CNC
Nájezd: cca 31 000 hodin

Technické údaje:

- Konfigurace: 2 vřetena (hlavní + protivřeteno)
- Max. průměr obrábění: cca 250–300 mm
- Max. délka obrábění: cca 300 mm
- Průměr tyče: cca 51 mm
- Otáčky vřeten: až 4000–5000 ot./min
- Výkon vřetena: cca 15–18,5 kW

Osy:

- Osa C na obou vřetenech
- Indexace: 0,001°
- Osa Y: ±40 mm (zdvih cca 80 mm)
- Přesnost polohování: 0,001 mm

Vybavení:

- 2 vřetena
- 2 revolverové hlavy (8–12 pozic)
- Poháněné nástroje (Live Tools)
- Osa Y a osa C
- Podavač tyčí FMB Turbo 5-42
- Kleštinové upínače Hainbuch
- Synchronizace vřeten
- Automatické mazání
- Chladicí systém
- Plně uzavřený pracovní prostor

Výhody:

- 2 vřetena + osy Y a C
- Kompletní obrábění v jednom upnutí
- Vysoká přesnost polohování
- Vhodné pro sériovou výrobu
- Podavač FMB Turbo 5-42 v ceně

Stroj je připraven k předvedení a provozu.
Možnost kontroly a zkušebního spuštění.

Umístění stroje: Německo.

Cena: 36 000 €

CNC soustružnicko-frézovací centrum TAKAMAZ XY-1000.

Výrobce: TAKAMAZ
Model: XY-1000
Rok výroby: 2004
Řídicí systém: Fanuc CNC

Technické údaje:

- Konfigurace: 2 vřetena (hlavní + protivřeteno)
- Max. průměr obrábění: cca 250–300 mm
- Max. délka obrábění: cca 300 mm
- Průměr tyče: cca 51 mm
- Otáčky vřeten: až 4000–5000 ot./min
- Výkon vřetena: cca 15–18,5 kW

Osy:

- Osa C na obou vřetenech
- Indexace: 0,001°
- Osa Y: ±40 mm (zdvih cca 80 mm)
- Přesnost polohování: 0,001 mm

Vybavení:

- 2 vřetena
- 2 revolverové hlavy (8–12 pozic)
- Poháněné nástroje (Live Tools)
- Osa Y a osa C
- Podavač tyčí FMB Turbo 5-42
- Kleštinové upínače Hainbuch
- Synchronizace vřeten
- Automatické mazání
- Chladicí systém
- Plně uzavřený pracovní prostor

Výhody:

- 2 vřetena + osy Y a C
- Kompletní obrábění v jednom upnutí
- Vysoká přesnost polohování
- Vhodné pro sériovou výrobu
- Podavač FMB Turbo 5-42 v ceně

Stroj je připraven k předvedení a provozu.
Možnost kontroly a zkušebního spuštění.

Umístění stroje: Německo.

Cena: 32 000 €

CNC soustružnické centrum DMG CTX 310.

Výrobce: DMG
Model: CTX 310
Rok výroby: 2004
Řídicí systém: Siemens Sinumerik

Technické údaje:

- Max. průměr obrábění: cca 330 mm
- Max. délka obrábění: cca 450–500 mm
- Max. průměr tyče: cca 65 mm
- Průchod vřetena: cca 65 mm
- Sklíčidlo: cca 210 mm (8")
- Max. otáčky vřetena: 5000 ot./min
- Výkon vřetena: cca 18,5–25 kW
- Revolverová hlava: 12 pozic
- Poháněné nástroje (Live Tools)
- Osa C
- Rychloposuv X/Z: až 24 / 30 m/min

Vybavení:

- Poháněné nástroje
- Koník
- Osa C
- Chladicí systém
- Automatické centrální mazání
- Hydraulické sklíčidlo
- Plně uzavřený pracovní prostor

Výhody:

- Univerzální CNC soustružnicko-frézovací centrum
- Poháněné nástroje a osa C
- Koník pro obrábění delších dílů
- Spolehlivá německá konstrukce

Stroj je připraven k předvedení a provozu.
Možnost kontroly a zkušebního spuštění.

Umístění stroje: Německo.

Cena: 24 000 €

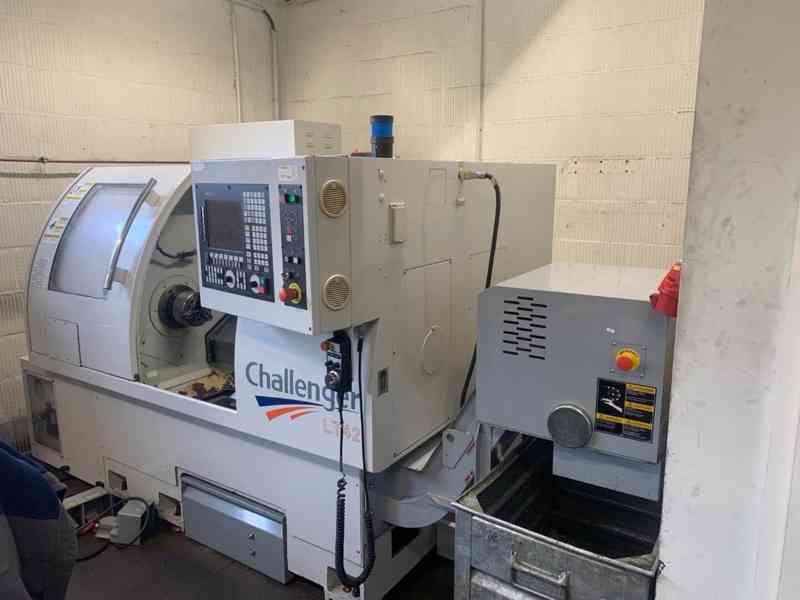

CNC soustružnické centrum Challenger LT-42.

Výrobce: Challenger
Model: LT-42
Rok výroby: 2015
Řídicí systém: Fagor CNC

Technické údaje:

Max. průměr obrábění: cca 420 mm
Max. délka obrábění: 600 mm
Max. průměr tyče: cca 65–75 mm
Průchod vřetena: cca 75 mm
Sklíčidlo: cca 250 mm (10")
Max. otáčky vřetena: 3500 ot./min
Výkon vřetena: cca 11–15 kW
Revolverová hlava: 8–12 pozic
Rychloposuv X/Z: až 20–24 m/min

Vybavení:

Koník
Řídicí systém Fagor CNC
Hydraulické sklíčidlo
Chladicí systém
Automatické centrální mazání
Plně uzavřený pracovní prostor

Rozměry: cca 3000 × 1800 × 1900 mm
Hmotnost: cca 4000–5000 kg

Stroj je plně funkční, připravený k předvedení a provozu. Možnost kontroly a zkušebního spuštění.

Umístění stroje: Německo.

Cena: 15 000 €.

Prodáme použitou vrtačku VO 32, r. v. 1986. Stroj je dobrém technickém stavu, prodává se včetně křížového stolu. Vrtačka je v provozu pod proudem a obhlídka je možná.

Technické parametry:

Max. průměr vrtání do oceli: 32 mm
Max. vyložení vřetena: 1000 mm
Min. vyložení vřetena: 250 mm
Svislé přestavení ramena: 520 mm
Výkon hlavního motoru: 2,2 kW
Celkový příkon: 3,5 kVA
Hmotnost stroje: 1800 kg

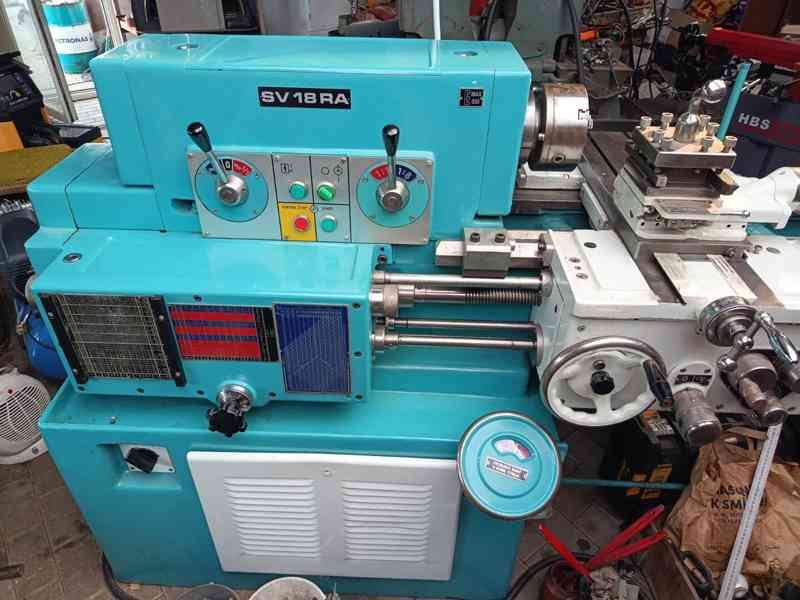

Prodáme použitý soustruh SV 18 RA/1250, po GO mimo přebroušení ložat, asi v r. 2024, po opravě se již nepoužíval. Soustruh je ve velmi dobrém technickém stavu a obhlídka je možná.

Technické parametry:

Oběžný průměr nad ložem: 380 mm
Oběžný průměr nad suportem: 215 mm
Vzdálenost mezi hroty: 1250 mm
Vrtání vřetena: 41 mm
Kužel ve vřetenu: 50 metrický
Kužel hrotů: Morse 4
Max. hmotnost obrobku: 300 kg
Výkon hlavního elektromotoru: 10 kW
Rozměry stroje: š x d: 950 x 3020 mm
Hmotnost stroje: 1850 kg

Nabízím návody k příslušenství výstředníkových lisů:

ORM-300/4 rovnačka plech. pásů..............490,-
QRM-300/4A rovnačka pl. pásů..................490,-
QTZ-15 podávací skříň s rovnačkou..........490,-
QPVD-160/4 podavač................................490,-
QPV-160/2,5A kleštinový podavač............490,-
QPV-300/4A kleštinový podavač...............490,-
QPV-400/4A kleštinový podavač...............490,-
QVZ vzduchový přidržovač........................490,-
QVV vzduchový přidržovač........................490,-
QDT-160/250 dopravník výlisků................490,-
QOPJ-160/650 odviják/naviják.................490,-
QOPJ-250/1400 odviják/naviják...............490,-

Zašlu po dohodě poštou nebo Zásilkovnou.

Zkoukněte i ostatní moje návody a dokumentace!

Prodáme použitou souřadnicovou vrtačku VXD 100 CNC, r. v. 1994, výrobce: Kovosvit, a. s. Jde o souřadnicovou vyvrtávačku/frézku. Je v dobrém technickém stavu, v provozu pod proudem a obhlídka je možná. Stroj je vhodný pro přesné vrtání, vyvrtávání a obrábění větších dílů díky velkorysé pracovní ploše a vysokým otáčkám vřetena. Na stroji je řídící systém Heidenhain TNC 360. Stroj prošel generální opravou v roce 2023. Po GO neprovozováno. Možnost prohlídky a odzkoušení. K dispozici ihned.

Technické parametry:

Upínací plocha stolu: 1400 × 1000 mm
Pojezd X (stůl): 1400 mm
Pojezd Y (vřeteník): 1000 mm
Zdvih vřetena Z: 300 mm
Max. hmotnost obrobku: 2000 kg
Otáčky vřetena: 30 - 3000 ot/min
Výkon motoru vřetena: 11,4 kW při 1550 ot
Kužel vřetena: ISO 40
Počet nástrojů v zásobníku: 20 ks
Max. průměr nástroje: 100 mm
Max. délka nástroje: 300 mm
Max. hmotnost nástroje: 10 kg
Max. průměr vrtání do oceli: 50 mm
Max. průměr vrtání do litiny: 60 mm
Vzdálenost mezi stojany: 1500 mm
Celkový příkon: 26 kVA
Rozměry stroje:
délka: 5200 mm
šířka: 3700 mm
výška: 3455 mm
Hmotnost stroje: 9000 kg

Prodáme použité tabulové nůžky MM5/2500, r. v. 1979, výrobce: Jelšingrad. Nůžky lze po předchozí domluvě předvést v provozu pod proudem.

Technické parametry:

Max. délka střihu: 2500 mm
Max. tloušťka plechu: 5 mm
Vyložení: 200 mm
Délka zadního dorazu: 480 mm
Počet zdvihů stříhací traverzy: 48 za 1 min
Úhel mezi noži: 1°50´
Výkon hlavního elektromotoru: 8,0 kW
Rozměry stroje d x š x v: 3200 x 2070 x 1385 mm
Hmotnost stroje: 4400 kg

Prodáme použitý ruský excentrický lis K2324D, r. v. 1970. Obhlídka v provozu pod proudem je po předchozí domluvě možná. Lis má dodělaný spodní vyhazovač, bezpečnostní obouruční spínání + nožní. Je v solidním stavu, měl pravidelnou údržbu.

Technické parametry:

Jmenovitá tvářecí síla: 25 T
Rozměry stolu: 340 x 500 mm
Zdvih: 10 - 65 mm
Počet zdvihu: 120/1 min
Nastavení posuvníku: 55
Hmotnost: 2100kg

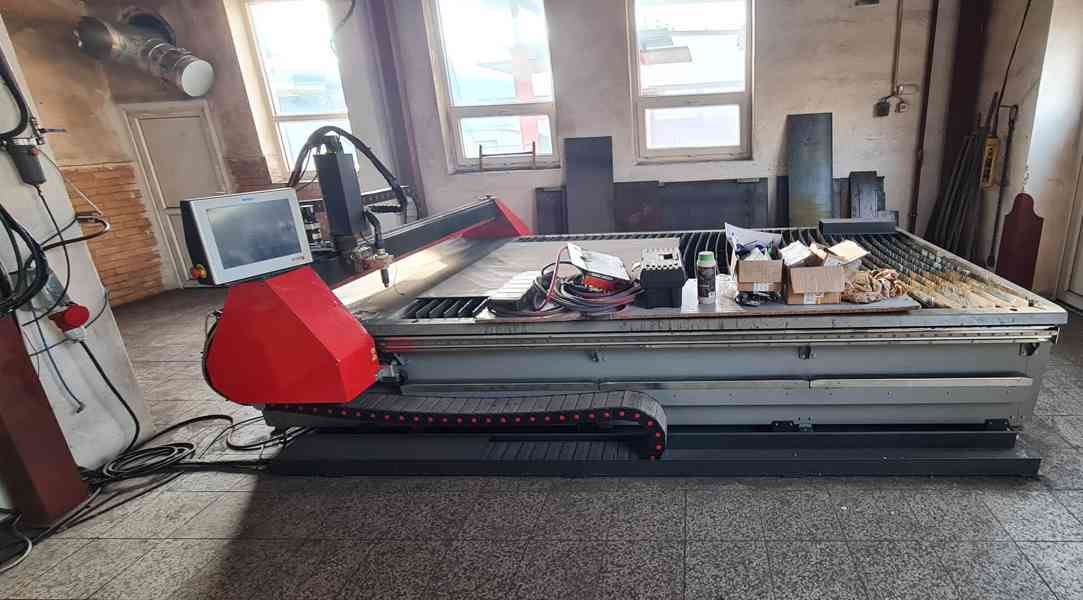

Prodáme použitý CNC řezací stroj pro přesné plazmové řezání SPITFIRE 2000, výrobce: PIERCE CONTROL AUTOMATION spol. s r.o.CZ, r. v. 2021. Stroj byl a je ve velmi dobrém technickém stavu, ale obhlídka v provozu pod proudem nyní bohužel není možná, protože v areálu není elektrický proud. Stroj byl od pořízení málo používán a proto je ve velmi dobrém technickém stavu. Zdroj: Kjellberg CUTFIRE 100i. Stroj se prodává včetně odsávací vzduchotechniky Tigemma. CNC řídicí systém PIERCE 19“ s dotykovou obrazovkou.

Technické parametry:

Maximální řezná tloušťka: 15 mm
Řezací šířka: 2000 mm
Řezací délka: 3000-6000 mm
Řezací rychlost: 0-12 000 (20 000) mm/min.
Šířka stroje: 3020 mm
Délka stroje: 6650 mm
Výška stroje: 1400 mm
Výška řezacího stolu: 700 mm
Napájecí napětí: 230V/50Hz

Kompletně svařovaný portál bez šroubových spojů
Lineární vedení v podélné i příčné ose
Bezvůlové uložení pastorku k ozubené tyči
AC servomotory (12 000 mm/min.)
Digitální synchronizace v podélné ose
CNC řídicí systém PIERCE 19“ s dotykovou obrazovkou
Sekčně odsávaný řezací stůl
Plovoucí řezací hlava
Regulace rychlosti vertikálního pohybu hořáku
Automatické počáteční nastavení výšky plazmového hořáku
Napěťové hlídání výšky plazmového hořáku
Ochrana koncovými spínači ve všech osách

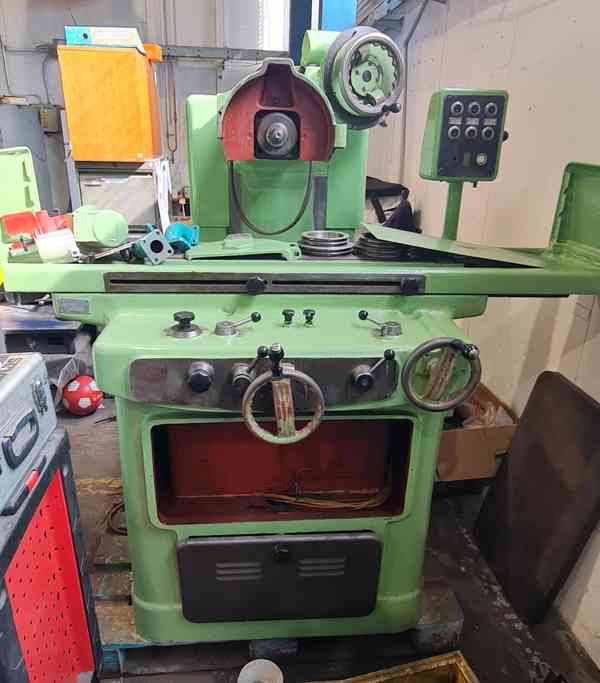

Prodáme brusku BPH 20. Bruska je nyní rozpracovaná a právě probíhá na ní GO, která bude hotová do cca 4 týdnů. Na stroj je poskytována záruka v délce 1 roku. Včetně odměřování, protokolu přesnosti, revizní zprávy, dokumentace modernizované elektroinstalace ( postupné odmagnetování), možno i s elektromagnetem.

Technické parametry:

Upínací plocha stolu: 630 x 200 mm
Největší hmotnost obrobku: 140 kg
Brusný kotouč:
průměr x šířka x vrtání: 25O x 20 x 76 mm
Nejmenší průměr brusného kotouče: 130 mm
Podélný pohyb stolu: 630 mm
Příčný pohyb stolu: 220 mm
Svislý pohyb brousicího vřetena: 350 mm
Rozměry stroje:
délka x šířka x výška: 2460 x 1350 x 1480 mm
Hmotnost stroje: 1380 kg

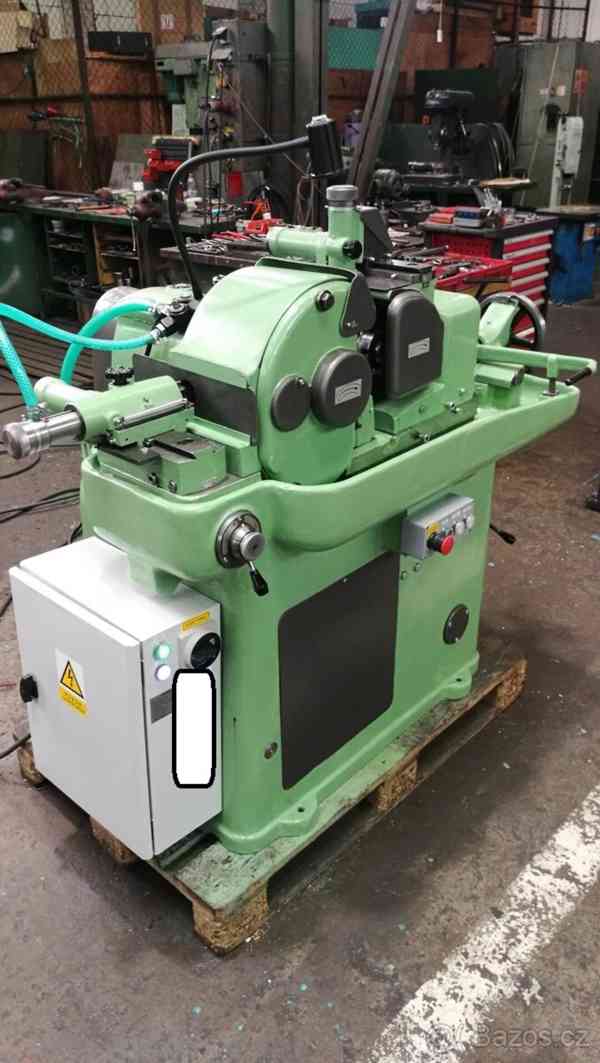

Prodáme brusku bezhrotou BBZ 60. Bruska je nyní rozpracovaná a právě probíhá na ní GO, která bude hotová do cca 6 týdnů. Na stroj je poskytována záruka v délce 1 roku. Včetně protokolu přesnosti, kompletní dokumentace a revizní zprávy.

Technické parametry:

Průchozí broušení:
Broušené průměry - normální: mm 3-60
Maximální délka: mm 220
Broušené průměry se zvláštním příslušenstvím: mm 1,5-3
Zapichovací broušení:
Broušené průměry: mm 3-60
Maximální délka: mm 75
Rozměry brusného kotouče: průměr x šířka mm 300 x 80
Rozměry podávacího kotouče: mm 200 x 80
Otáčky podávacího kotouče: stupňů 6
Rozsah: ot/min 19-340
Elektromotor pro brousicí a podávací vřeteník:
kW 7,5
Půdorysná plocha stroje: mm 1005 x 1445
Hmotnost stroje: kg 1110

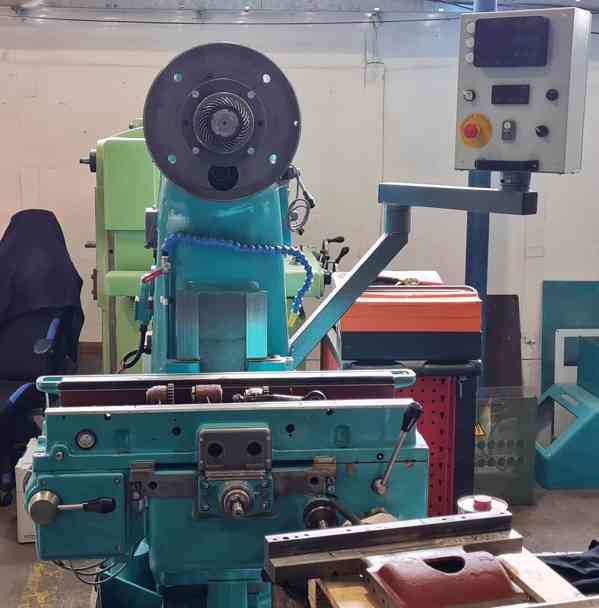

Prodáme frézku FA 3V, na které nyní probíhá GO, která může být hotová do 1 měsíce. Stroj je ve výborném technickém stavu, jde o důkladnou GO celého stroje. Včetně odměřování, kompletní dokumentace a revizní zprávy. Na stroj je poskytována záruka v délce 6 měsíců. Stroj má plynulou regulaci otáček vřetene.

Technické parametry:

Upínací rozměr stolu: 250 x 1250 mm
Podélný posuv (X): 800 mm
Svislý posuv (Z): 400 mm
Příčný posuv (Y): 275 mm
Upínací kužel vřetena: ISO 40
Výkon hlavního elektromotoru: 4,2 kW
půdorysná plocha stroje: 1900 x 1760 mm
Hmotnost stroje: 1550 kg

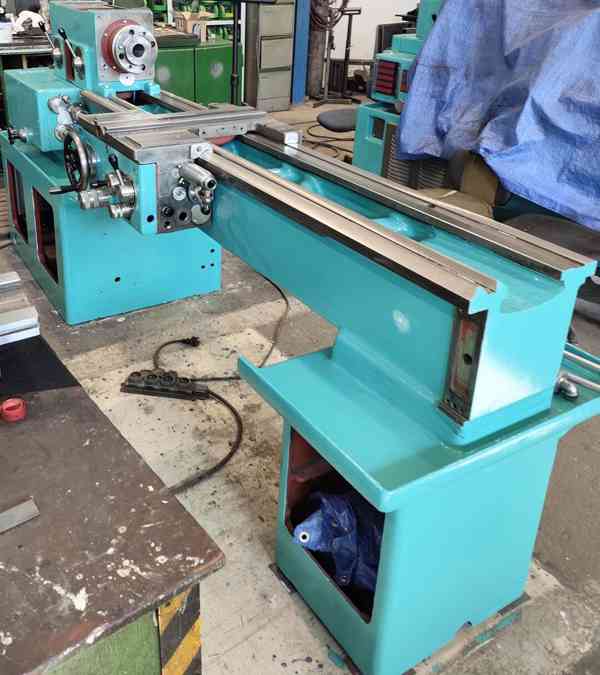

Prodáme soustruh SV 18 RD/1250 po GO v r. 2026, v provozu pod proudem a obhlídka je možná. Na stroj je poskytována záruka v délce 1 roku. Včetně digitálního odměřování, protokolu přesnosti, kompletní dokumentace a revizní zprávy. Stroj je po opravdové generální opravě, nová pinola, nová nožová hlava, vodící tyče, tr. šrouby a matice. Soustruh bude ve velmi krátké době dokončen a bude k prodeji.

Technické parametry:

Oběžný průměr nad ložem: 380 mm
Oběžný průměr nad suportem: 215 mm
Vzdálenost mezi hroty: 1250 mm
Vrtání vřetena: 41 mm
Kužel ve vřetenu: 50 metrický
Kužel hrotů: Morse 4
Max. hmotnost obrobku: 300 kg
Výkon hlavního elektromotoru: 10 kW
Rozměry stroje: š x d: 950 x 3020 mm
Hmotnost stroje: 1850 kg

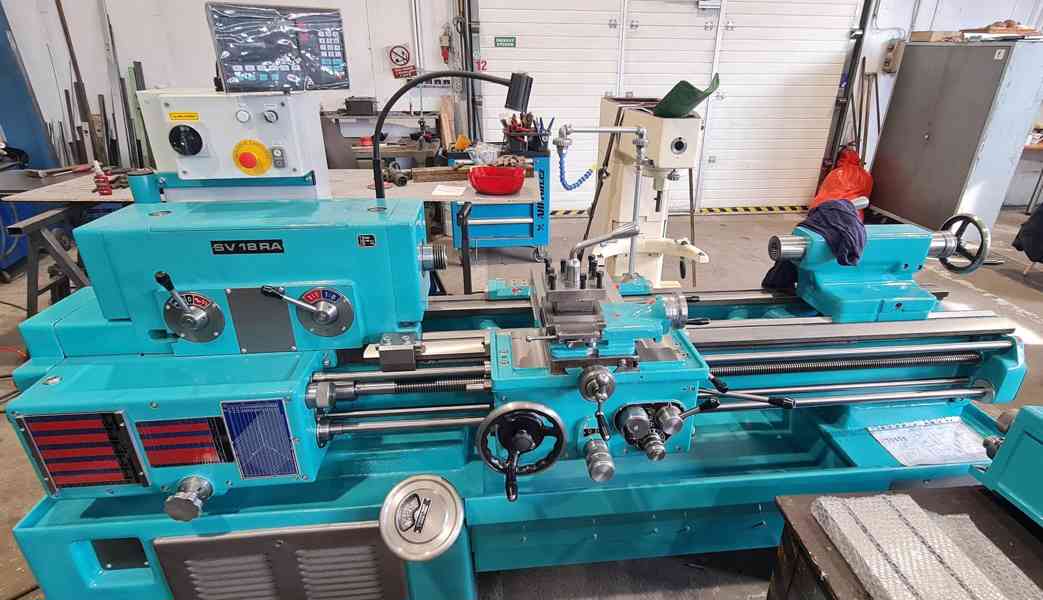

Prodáme soustruh SV 18 RA/1000 po GO v r. 2026, v provozu pod proudem a obhlídka je možná. Na stroj je poskytována záruka v délce 1 roku. Včetně digitálního odměřování, protokolu přesnosti, kompletní dokumentace a revizní zprávy. Stroj je po opravdové generální opravě, nová pinola, nová nožová hlava, vodící tyče, tr. šrouby a matice. Soustruh bude ve velmi krátké době dokončen a je k prodeji.

Technické parametry:

Oběžný průměr nad ložem: 380 mm
Oběžný průměr nad suportem: 215 mm
Vzdálenost mezi hroty: 1000 mm
Vrtání vřetena: 41 mm
Kužel vřetene: MORSE 4
Max. hmotnost obrobku: 300 kg
Výkon hlavního elektromotoru: 7 kW
Rozměry stroje: šířka x délka: 950 x 2 720 mm
Hmotnost stroje: 1800 kg

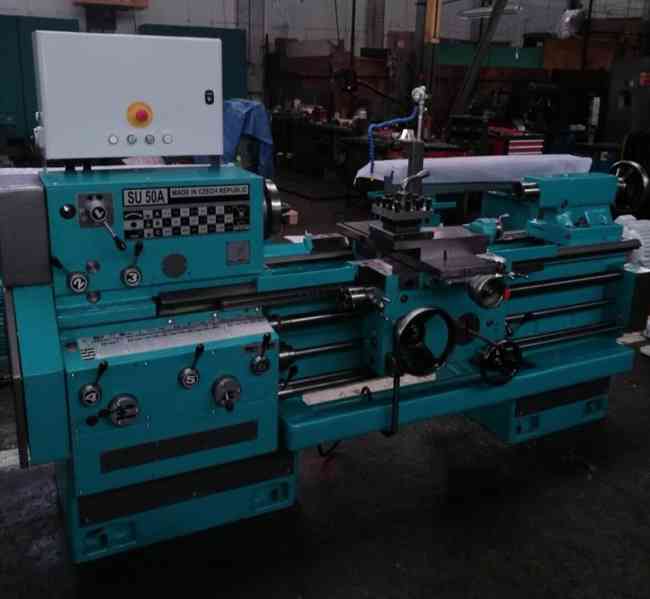

Prodáme soustruh SU 50A/1000 po SO nebo GO v r. 2026. Soustruh je v této chvíli rozdělaný a může se na něm podle požadavku kupujícího udělat buď jen SO nebo kompletní GO. SO by trvala cca 1 měsíc, GO cca 2 měsíce. Obhlídka soustruhu je možná. Na stroj po GO je poskytována záruka v délce 1 roku. Včetně digitálního odměřování, protokolu přesnosti, kompletní dokumentace a revizní zprávy.

Technické parametry:

Oběžný průměr nad ložem: 500 mm
Oběžný průměr nad suportem: 250 mm
Délka soustružení: 1000 mm
Vrtání vřetena: 56 mm
Největší hmotnost obrobku: 850 kg
Rozměry stroje š x d: 1180 x 3400 mm
Hmotnost stroje: 2960 kg

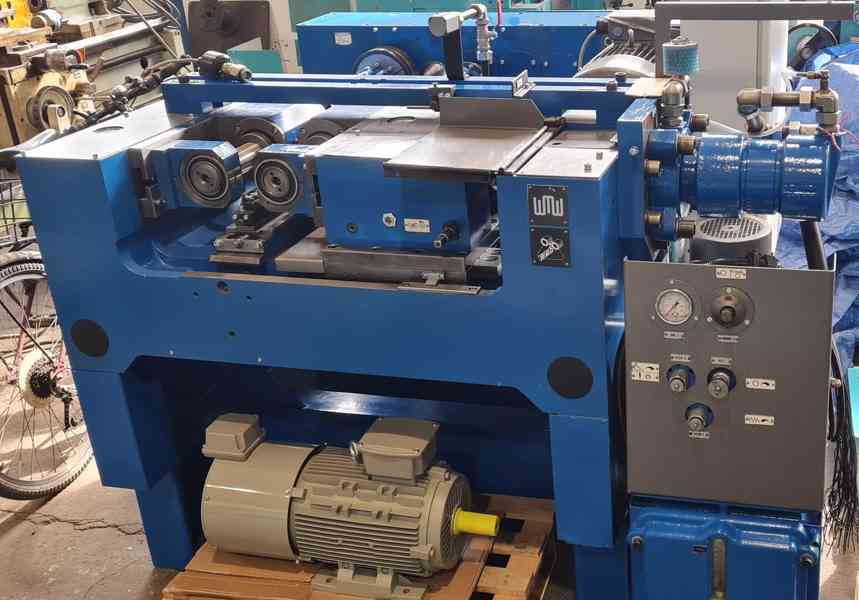

Prodáme válcovačku závitů UPWS 16,5 po GO. Stroj je po kompletní generální opravě, jde o válcovačku s naklápěcími vřeteny ( možnost válcování závitů jedněmi kladkami, všechny průměry). Provozování válcovačky jen s několika páry válcovacích kladek. Ke stroji je protokol o měření, revizní zpráva a dokumentace. Stroj se dá po předchozí domluvě ukázat v provozu pod proudem a obhlídka je možná. Na stroj je poskytována záruka v délce 1 roku. Válcovačka bude ve velmi krátké době dokončena a je k prodeji. Vhodná pro průběžné válcování.

Technické parametry:

Válcovací síla plynule nastavitelná: 5-160 kN
Největší/nejmenší válcovatelný průměr obrobku: 3/70 mm
Největší válcovatelné stoupání: 5 mm
Největší válcovatelná rozteč u vrubového ozubení: 1,6 mm
Maximální válcovací zdvih: 15 mm
Nejmenší/největší vzdálenost válcovacích vřeten: 130/240 mm
Výška válcovacích vřeten nad ložem stroje: 160 mm
Průměr válcovacích vřeten: 63 mm
Upínací délka válcovacích vřeten: 150 mm
Největší průměr válcovacích nástrojů: 195 mm
Motor pro pohon válcovacích vřeten: 4,3 kW
Rozměry stroje:
Délka: 1600 mm
Šířka: 1600 mm
Výška: 1400 mm
Hmotnost stroje: 2300 kg

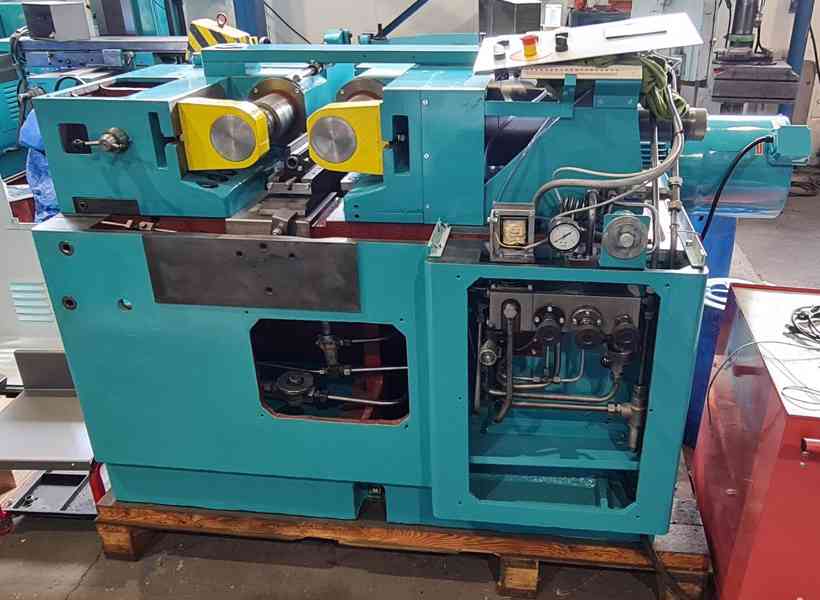

Prodáme válcovačku závitů UPW 25 po GO v r. 2026. Stroj je po kompletní generální opravě a modernizaci ( náhrada variátoru novým motorem s frekvenčním měničem), hlučnost snížena na polovinu, při zachování původních parametrů. Prodává se včetně podpěrného suportku, distančních kroužků, protokolu o měření, revizní zprávy a dokumentace. Stroj se dá po předchozí domluvě ukázat v provozu pod proudem a obhlídka je možná. Na stroj je poskytována záruka v délce 1 roku.

Technické parametry:

Válcovací síla plynule nastavitelná: 5-250 kN
Největší/nejmenší válcovatelný průměr obrobku: 10/100 mm
Největší válcovatelné stoupání: 8 mm
Největší válcovatelná rozteč u vrubového ozubení: 2,5 mm
Maximální válcovací zdvih: 25 mm
Nejmenší/největší vzdálenost válcovacích vřeten: 150/325 mm
Výška válcovacích vřeten nad ložem stroje: 180 mm
Průměr válcovacích vřeten: 80 mm
Upínací délka válcovacích vřeten: 180 mm
Největší průměr válcovacích nástrojů: 230 mm
Motor pro pohon válcovacích vřeten: 11 kW
Rozměry stroje:
Délka: 1555 mm
Šířka: 1240 mm
Výška: 1240 mm
Hmotnost stroje: 3250 kg

Prodám sadu brusných kotoučů k nástrojové brusce BN-102, případně i jiné podobné.
9.ks, průměry 75-100mm.
Zašlu po dohodě poštou nebo Zásilkovnou.
